概述：

YS-LUG型液体涡街流量计主要应用法兰卡装式结构，把涡街流量计直接安装在被测管道上测量管道中的流体流量。该型仪表主要用于口径为DN200以下或DN200的管道上，

若管道口径为DN200 以上，很好选用插入式型涡街流量变送器或其他类型流量仪表。

插入式涡街流计应用插入式机构，把小尺寸的涡街流量传感器探头，放到大口径管道中的特定位置来测量大口径中流体的流量。这是一种测量大口径管道流体流量的***佳方

法。

工作原理：

YS-LUG型液体涡街流量计在测量管中垂直插入一个柱状物时，流体通过柱状物两侧就交替地产生有规则的旋涡，这种旋涡列被称为卡门涡街。卡门涡街的释放频率与流体速

度及柱状物的宽度有关，可用下式表示：

f＝St・v/d式中：f－卡门涡街的释放频率

St－系数（称为斯特罗哈数）

v－流速

d－柱状物的宽度

卡门涡街释放频率f和流速v成正比，因此通过测量卡门涡街释放频率就可算出瞬时流量。

斯特罗哈数是涡街流量计的重要系数。在曲数的St≈0.17的平直部分，旋涡的释放频率与流速成正比，所以检出频率f就可求得流速v，由v求出体积流量。

涡街流量传感器得旋涡释放频率是由旋涡交替地作用于检测传感器（探头）上地应力通过在它内部地压电元件来检出地。

液体涡街流量计的特点：

1、采用低功耗CPU中央处理器和液晶显示，功耗低。

2、安装简便，维护十分方便，检定周期长，一般为两年。

3、 结构简单牢固，无可动部件，长期运行十分可靠。

4、量程范围宽：正常范围1∶10，量程比可达1∶15。

5、压力损失小，运行费用低，更具节能意义。

6、在一定雷诺数范围内，输出信号不受被测介质物理性质和组分变化的影响，仪表系数仅与旋涡发生体的形状和尺寸有关，调换配件后一般无须重新标定仪表系数。

7、可现场显示，也可远距离传输，还可与计算机控制系统联网。

8、检测探头不直接接触被测介质，性能更稳定。

9、 温压补偿一体化设计、电流输出均为光电隔离型，具有良好的抗共模干扰抑制能力。

液体涡街流量计技术参数：

1、温度范围：压电式：-25℃~+350℃   电容式：-40℃~+450℃；

2、连接方式：DN15~DN300为法兰卡装式法兰连接式，DN300~DN1000为插入式，DN1000以上可特殊订货；

3、流速范围：蒸汽：7m/s~70m/s 液体：0.7m/s~7m/s 气体：5m/s~35m/s；

4、压力规格：PN1.6MPa；PN2.5MPa；PN4.0MPa，更高压力规格可特殊定做；

5、压力损失系数：Cd≤2.6；

6、准确度：法兰卡装式、连接式：0.5级、1.0级、1.5级 插入式：1.5级、2.5级；

7、供电电压：传感器：DC12V或DC24V 变速器：DC24V；

现场显示型：DC24V、DC12V或3.6V锂电池；

8、输出信号：传感器：脉冲频率信号2~3000Hz 低电平≤1V 高电平≥6V；

变送器：两线制4~20 mA DC电流信号；

9、 抗振性能：压电式≤0.2 g 电容式≤2.0g；

10、环境温度：传感器：-30℃~+65℃  变送器：现场显示-10℃~+50℃；

11、环境湿度：相对湿度5~8%；

12、信号远传距离：≤500m；

13、直管段长度：上游≥10D 下游≥5D；

14、防爆等级：ExiaⅡCT2-T5本安防爆；

15、防护等级：普通型IP65 潜水型IP68；

16、仪表材质：仪表外壳采用铝合金，表体部分采用不锈钢304材质，也可根据用户要求采用特殊材质。

应用范围：

YS-LUG型液体涡街流量计广泛应用于石油、化工、冶金、机械、造纸，以及城市管道供热、供水、煤气等行业的各种低黏度液体、气体、蒸汽等单相流体的工艺计量和节

能管理。

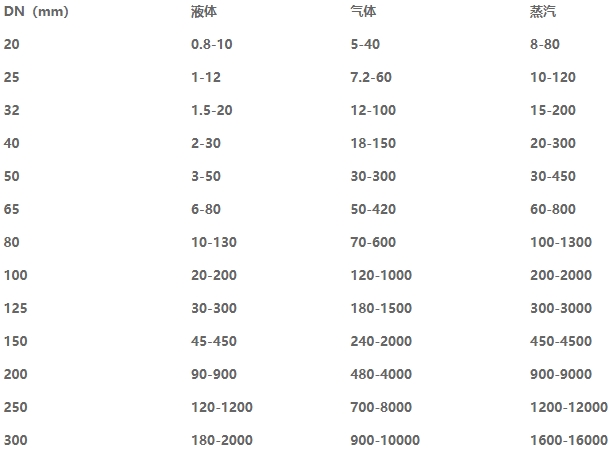

口径及流量范围对照表：

选型要点说明：

1、流量计的选型尽可能不要使用流量工作在下限极限值，故流量计的口径应尽可能小，以获得更大的流速和流量范围。

2、流量计应使用在介质工作压力和温度范围的技术参数内。不要刻意选用高压力等级和超高温度的仪表，应根据实际工作压力和温度选用仪表，后者价格要高些。

3、在爆炸危险场所，应选用防爆型流量计。

4、涡街流量计的下限流量取决于介质的工况密度和运动粘度，其上限流量一般不受介质压力和温度的影响，因此确定流量范围只要确定实际可用的下限流量即可。计算

出下限流量后，查流量范围表即可确定相应口径。
