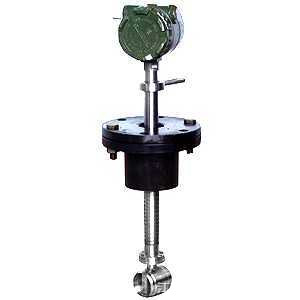

简介：

YS-LUGB型插入型涡街流量计采用压电应力式传感器，可靠性高，可在-20℃～+250℃的工作温度范围内工作。有模拟标准信号，也有数字脉冲信号输

出，容易与计算机等数字系统配套使用,是一种比较先进、理想的流量仪表。

应用范围：

YS-LUGB型插入型涡街流量计流量传感器适用于DN200管道以上过热蒸汽、饱和蒸汽、一般气体、液体、的测量，可现场显示或远传输出、其安装方便，

价格便宜。

工作原理：

涡街测量头（即小口径涡街流量传感器）是利用“卡门涡街”原理研制而成.在涡街测量头表体中,垂直的插入一根三角柱即旋涡发生体,当表体中有介质流过

时,则在三角柱的两侧交替的产生方向相反有规则的卡门涡街,其旋涡的信号频率是由压电元件制成检测头,检测出来一侧旋涡的分离频率与介质的流动速度

成正比,见公式  f=V*St/1-1.27d/D

式中:  f---------三角柱一侧旋涡分离频率,（Hz）;

         St--------  斯特罗哈系常数;

          V--------  管道内平均流速,（m/s）;

          d--------  三角柱特征宽度,（m）;

          D--------  测量头内径,（m）.

通过大量的实验测试,确定涡街测量头的仪表系数K.公式如下：

K0=f/V点

式中：K0-------测量头仪表系数,（1/m）;

         V点------测量头所在点处的速度,（m/s）.

根据流速V与管道内流量的关系,可以确定插入式涡街流量传感器在不同管道下的仪表系数KT（1/m3）,从而确定管道内平均流速和体积流量。

仪表功能：

1、 可测量蒸汽,气体,液体的体积流量和质量流量；

2、无机械运动部件,测量精度高,结构紧凑维护方便；

3、压力损失小,量程范围宽；范围度达1:25；

4、采用消扰电路和抗振传感头；

5、采用消扰电路和抗振传感头，使仪表具有一定抗环境振动性能；

6、可测介质温度达+250℃。

7、可实现不断流拆装传感器，可实现放大器与传感器分离（分离距离15m）；

插入型涡街流量计技术参数：

测量介质：液体、气体、蒸汽；

测量范围：100~720000m3/h；

公称通径：DN200~DN2500非标产品可根据用户要求特殊定做；

温度范围：压电式 -10℃ ~ 350℃ ， 电容式 -20℃ ~ 500℃；

压力规格：PN1.6Mpa、2.5Mpa、4.0 Mpa  更高压力规格可特殊定做；

范 围 度：正常范围1：10  ， 扩展后范围1：15，

压力损失系数：Cd≤2.6；

系统测量精度：液体、气体    示值的±1%，

蒸 汽         示值的±1.5%，

插入式流量计  示值的±2.5%；

供电电压：三线制脉冲输出 +12VDC 、+24VDC（可选），

两线制电流输出 +24VDC，

现场显示型 仪表自带锂电池；

输出信号：脉冲频率信号0.1 ~ 3000Hz  低电平≤1V 高电平≥6V，

两线制4 ~ 20mA.DC电流信号，

三线制4 ~ 20mA.DC电流信号；

允许振动加速度：压电式 ≤0.2g， 电容式 ≤1.0g；

环境温度：普通型 -30℃ ~ 65℃，

防爆型 -25℃ ~ 50℃，

现场显示型 -10℃ ~ 50℃。

环境湿度：相对湿度5 ~ 85%；

大气压力：86 ~ 106Kpa；

信号远传距离：≤500m；

信号线接口：内螺纹M20×1.5；

防爆等级：ExibⅡCT2-6；

防护等级：普通型 IP65， 潜水型IP68；

仪表材质：仪表外壳采用铝合金，表体部分采用不锈钢材质,也可根据用户要求采用特殊材质。

插入型涡街流量计基本特点：

1、安装简便，维护十分方便。

2、应用范围广，压力损失小，运行费用低。

3、结构简单牢固，无可动部件，使用寿命长。

4、采用抗机械振动，抗冲击和抗脏污的结构新设计。

5、从检测探头到运放电路实现了高度的互换性和通用性。

6、可现场显示，也可远距离传输，还可与计算机控制系统联网。

7、检测元件不直接接触测量介质，尤其适合恶劣环境下的流量测量。

8、操作简单，全部参数设定和调试在出厂前已完成，一般通电后即可正常工作。

9、在一定雷诺数范围内，输出信号不受被测介质物理性质和组分变化的影响，仪表系数仅与旋涡发生体的形状和尺寸有关，调换配件后一般无须重新

标定仪表系数。

插入型涡街流量计的安装说明：

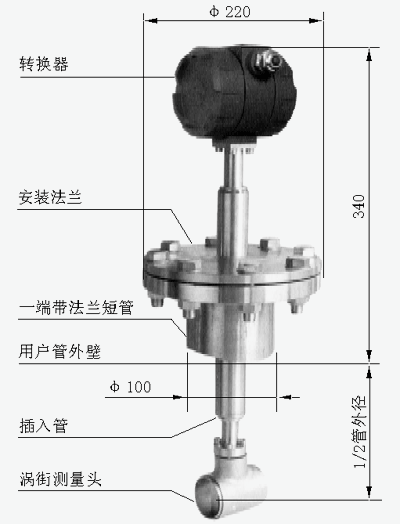

将涡街测量头插入管道特定位置，通过测量该位置的局部流量，根据管道截面流速分布关系，计算出管道内平均流速值。它由转换器、插入杆组件、球

阀（ 根据需求配 ）、安装短管（ф100）、涡街测量头等组成。

安装步骤：

1．在需要安装流量计的管道正上方（水平管道有此要求），割开 一个略小于ф100的孔，去掉毛刺；

2．将配套的一端带有法兰的短管放在孔的上面，保持短管与管 道垂直，焊接牢固；

3．放上垫片，插入流量计，法兰连接，若此时有球阀，应先将球阀放在短管上连接好，再打开球阀，插入流量计；

4．保证流量计前有大于15D和后有5D的直管段（D为管道内径）。

选型型谱：

设计选用及订货须知：

1、根据测量流体是气体或液体，正确选用插入式涡街流量计。

2、被测流体无腐蚀性选用普通型，有腐蚀性选用不锈钢耐腐型。

3、订货时请注明被测介质名称、流量、管道通径及工作压力、温度、密度、粘度等情况。

4、根据被测流体的测量范围、应用场合等选择合适型号的规格品种。
