概述：

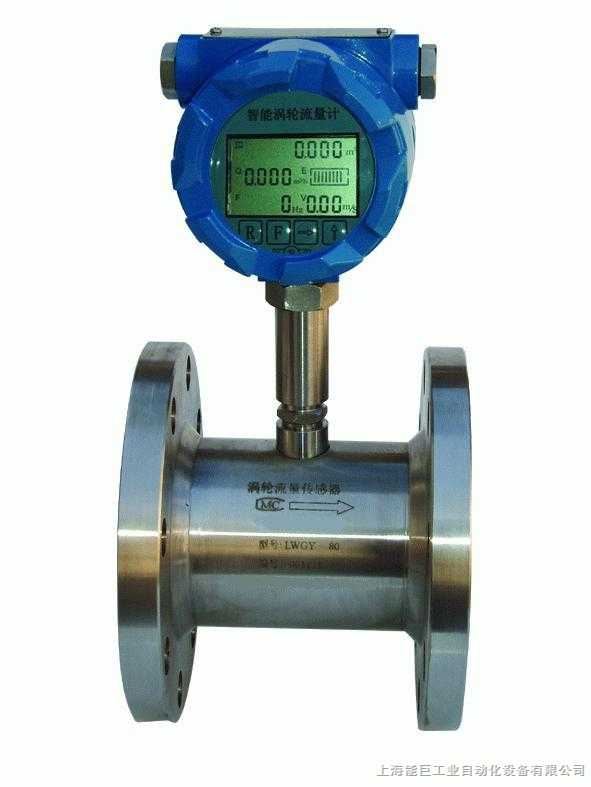

YS-LWGY型防爆涡轮流量计是吸取了国内外流量仪表先进技术经过优化设计，具有结构简单、轻巧、精度高、复现性好、反应灵敏，安装维护使用方便等特点的新

一代防爆型流量计，广泛用于测量封闭管道中与不锈钢及刚玉、硬质合金不起腐蚀作用，且无纤维、颗粒等杂质，工作温度下运动粘度小于5×10-6m2/s的液体，

对于运动粘度大于5×10-6m2/s的液体，可对流量计进行实液标定后使用。若与具有特殊功能的显示仪表配套，还可以进行定量控制、超量报警等，是流量计量和

节能的理想仪表。

应用范围：

YS-LWGY型防爆涡轮流量计适用于测量低粘度的介质，如水、柴油、汽油等。与相应的流量积算仪表配套可用于测量液体的流量和总量。广泛用于石油、冶金、科

研等领域的计量、控制系统。

测量原理：

YS-LWGY型防爆涡轮流量计的转速通过装在机壳外的传感线圈来检测．当涡轮流量计叶片切割由壳体内(敏感广告词过滤)磁钢产生的磁力线时，就会引起传感线圈

中的磁通变化．传感线圈将检测到的磁通周期变化信号送入前置放大器，对信号进行放大、整形，产生与流速成正比的脉冲信号，送入单位换算与流量积算电路得

到并显示累积流量值；同时亦将脉冲信号送入频率电流转换电路，将脉冲信号转换成模拟电流量，进而指示瞬时流量值。

防爆涡轮流量计的主要特点：

1、高(敏感广告词过滤)度，±1%、±0.5%、±0.2%。

2、 重复性好，短期重复性可达0.05%～0.2%，在贸易结算中是优先选用的流量计。

3、输出脉冲频率信号，适用于总量计量与计算机连接，无零点飘移，抗干扰能力强。

4、可获得很好的频率信号（3-4kHz），信号分辨率强。

5、结构紧凑轻巧，安装维护方便，流通能力大。

6、适用于高压测量，仪表表体上无须开孔，易制成高压型仪表。

防爆涡轮流量计技术参数：

仪表口径：螺纹连接：4、6、10、15、20、25、32、40；

　　　　　法兰连接：（15、20、25、32、40）50、65、80、100、125、150、200；

　　　　　插入式:200以上；

量程比：1:10; 1:15; 1:20；

仪表材质：304不锈钢、316（L）不锈钢等；

介质温度：-20℃～+120℃；

环境温度：-10℃～+55℃；

相对湿度：5%～9%；

大气压力：86～106Kpa；

输出信号：传感器：脉冲频率信号，低电平≤0.8V 高电平≥8V；

　　　　　变送器：两线制4-20mA电流信号或1-5V电压信号；

供电电源：传感器：+12VDC、+24VDC 变送器：+24VDC 现场显示型：仪表自带锂电池；

防爆形式：基本型非防爆、防爆型；

防护等级：IP65、IP67。

用涡轮流量计时必须注意一下几点：

（1） 要求被测介质洁净，黏度低，腐蚀性小，不含杂质，以减少对轴承的磨损。如果被测液体气话或者含有气体时，要在流量计前装消气器。为避免流体中杂质

进入变送器损坏重酬，以及为了防止涡轮被卡住，必要时加装过滤器。

（2） 流量计的安装应避免振动，避免磁场及热辐射。

（3） 介质的密度和黏度的变化对流量示值有影响，必要时应做修正。

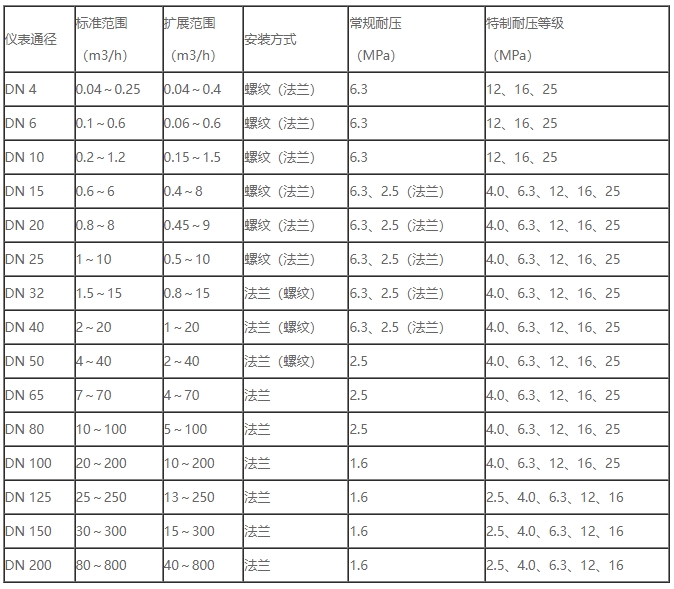

测量范围与压力等级：

订货选型须知：

1、用户在选型时，应根据管道公称压力、介质***高压力、介质温度、介质组分情况、流量范围及信号输出要求合理选择流量计的型号规格。

2、为了使流量计的使用性能***佳，流量计的使用流量范围应在（20%～80%）范围内比较合适。
