概述：

YS-LWGY型高压涡轮流量计具有结构简单、轻巧、精度高、复现性好、反应灵敏，安装维护使用方便等特点的新一代涡轮流量计，广泛用于测量封闭管道中与

不锈钢1Cr18Ni9Ti、2Cr13及刚玉Al2O3、硬质合金不起腐蚀作用，且无纤维、颗粒等杂质，工作温度下运动粘度小于5×10-6m2/s的液体，对于运动粘度大于

5×10-6m2/s的液体，可对流量计进行实液标定后使用。若与具有特殊功能的显示仪表配套，还可以进行定量控制、超量报警等，是流量计量和节能的理想仪表。

测量原理：

YS-LWGY型高压涡轮流量计的测量原理是当被测流体流过传感器时，在流体作用下，叶轮受力旋转，其转速与管道平均流速成正比，叶轮的转动周期地改变磁电

转换器的磁阻值。检测线圈中的磁通随之发生周期性变化，产生周期性的感应电势，即电脉冲信号，经放大器放大后，送至显示仪表显示。

高压涡轮流量计的主要特点：

1、温度范围：-20 ℃to 90 ℃；

2、工作压力：250bar；

3、爆破压力：750bar（静压）；

4、供电电压：5 to 24 VDC,12 to 24 mA；

5、粘度范围：0～1000 CSt；

6、过程连接：3/8”BSP外螺纹；

7、电子连接：3线带状电缆密封在外壳，电缆长15cm；

8、接液材质：PVDF，Vectra（聚乙烯纤维）和Viton；

9、外壳材质：不锈钢，AISI303。

高压涡轮流量计技术参数：

1、高(敏感广告词过滤)度，一般可达±1%R、±0.5%R，高精度型可达±0.2%R；

2、重复性好，短期重复性可达0.05%~0.2%,正是由于具有良好的重复性，如经常校准或在线校准可得到极高的(敏感广告词过滤)度，在贸易结算中是优先选用的

流量计；

3、具备仪表系数三点修正，智能补偿仪表系数非线性，并可进行现场修正

4、所有有效数据掉电后保持10年不丢；

5、范围度宽，中大口径可达1:20，小口径为1:10；

6、结构紧凑轻巧，安装维护方便，流通能力大；

7、适用高压测量，仪表表体上不必开孔，易制成高压型仪表；

8、专用型传感器类型多，可根据用户特殊需要设计为各类专用型传感器，例如低温型、双向型、井下型、混砂专用型等；

高压涡轮流量计分类及配置：

YS-LWGY型：基本型传感器。说明：不带现场显示，输出脉冲信号。标配为非防爆型产品。

YS-LWGY-A型：4-20mA变送器。说明：不带现场显示，输出4-20mA标准电流信号。标配为防爆型产品（ExdIIBT6，防爆证号：CE061580）。

YS-LWGY-B型：智能现场显示。说明：双排液晶表头，现场同时显示瞬时流量和累积流量，锂电池供电，电池电量可连续使用三年以上，无信号输出。标配为防

爆型产品（ExdIIBT6，防爆证号：CE061580）。

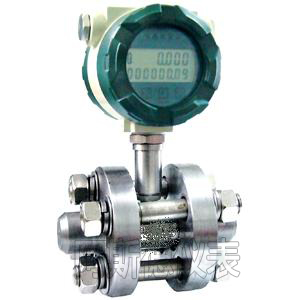

YS-LWGY-C型：智能一体化型。说明：双排液晶表头，现场同时显示瞬时流量和累积流量，外供24VDC，输出4-20 mA标准电流信号，标配为防爆型产品

（ExdIIBT6，防爆证号：CE061580）。

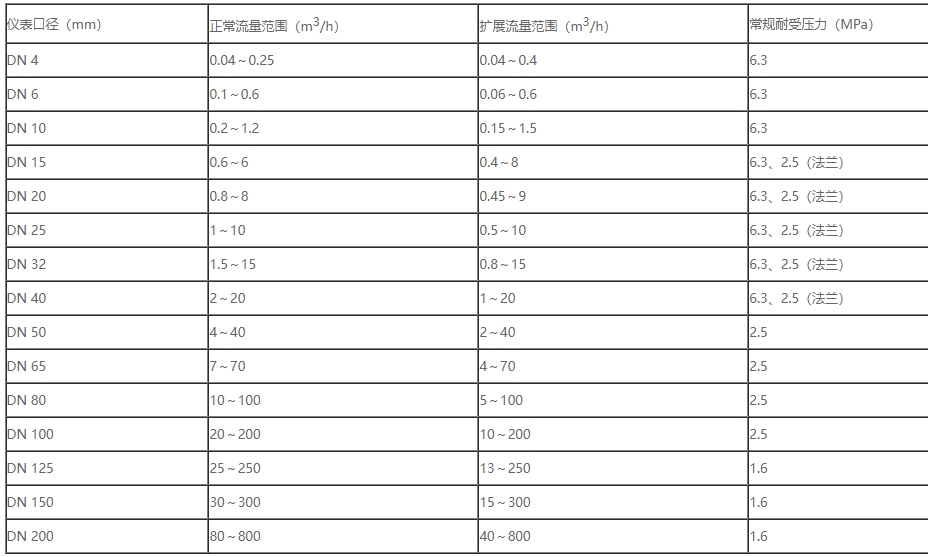

测量范围及工作压力：

注：DN15～DN40常规为螺纹连接，如希望采用法兰连接，请在“公称通径”后加“（FL）”。

订货选型须知：

1、用户在选型时，应根据管道公称压力、介质***高压力、介质温度、介质组分情况、流量范围及信号输出要求合理选择流量计的型号规格。

2、为了使流量计的使用性能***佳，流量计的使用流量范围应在（20%～80%）范围内比较合适。
