流量仪表

仪表概述：

YSS-100F2型防爆超声波流量计采用进口集成电路贴装而成，电路全部完成数字化、集成化，提高测量精度、测量稳定性、大大减少了故障维护，是目前国内

技术先进、性能稳定、安装方便的一款低功耗流量测量仪表，根据多年的经验总结，以及产品的不断更新换代，目前新版本的SDS-100F超声波流量计其功能强

大、运算速度快、抗干扰能力强，周期采样次数高达128次，应用于工业现场中的各种液体流量的在线计量。

工作原理：

YSS-100F2型防爆超声波流量计利用测量超声波在管道中传播时间原理而实现的。介质（液体）在管道中流速，与超声波沿介质顺流和逆流传播的时间差存在着

线性关系。只要分别测量出超声波顺流、逆流的传播时间，就可以依据线性关系得到沿管道路径上各点流速的瞬时平均流速。这样，介质流量则可以通过流速、

管道截面积以及雷诺数等得到。

当超声波束在液体中传播时，流体的流动将使传播时间产生微小变化，并且其传播时间的变化正比于液体的流速，由此可求出液体的流速。

防爆超声波流量计主要特点：

1、全中文显示或英文显示；

2、结构紧凑、坚固、国际先进的压铸铝机壳；

3、重量2.5Kg；

4、电源AC220V、DC24V两用 ；

防爆超声波流量计技术参数：

测量精度：优于1%，重复性0.2%

测量周期：500ms（每秒2次）

供电电源：220VAC±10%，24VDC±10%可选

流速范围：0.01～±32m/s

显    示：2×10背光液晶显示，可中英文切换显示，可同时显示瞬时流量及正、负、净累计流量、流速、瞬时热量及累积热量、工作状态、时间等数据；

操    作：4×4轻触键盘（可实现快捷键操作）

信号输入：3路4-20mA输入，,可输入压力、液位、温度等模拟信号；

                  2路三线制PT100铂电阻输入；

信号输出：隔离型4-20mA或0-20mA模拟量输出；

          隔离型可编程OCT用于正、负、净累积脉冲及各种报警信号；

          继电器用于正、负、净累积脉冲及各种报警信号输出控制；

          隔离RS485数据接口输出、非隔离RS232 接口输出；

其它功能：自动记忆前64日，前64个月，前5年的累积流量和工作状态；

          自动记忆前64次上、断电时间和流量；

          可进行人工补量或自动追加补量功能；

          可编程批量（定量）控制器；

故障自诊断功能；

          具备MODBUS协议，FUJI扩展协议，并兼容国内其它厂家同类产品的通讯协议；

          接入GPRS设备可实现无线传输，在办公室计算机上可随时查看现场仪表参数及工作状态；

防护等级：IP65

防爆等级：ExdIIBT4（SDS-100F2）。

防爆超声波流量计管道：

1 管材：钢、不锈钢、铸铁、水泥管、铜、PVC、铝、玻璃钢等一切质密的管道，允许有衬里；

2 管内径：15mm~6000mm；

3 直管段：传感器安装点很好满足上游10D，下游5D，距泵出口30D（D指管径）；

测量介质：

1 种类：自来水、海水、工业污水、酸碱液、酒精、啤酒、各种油类等能传导超声波的单一均匀的液体；

2 温度：0℃~160℃；

3 浊度：≤10000ppm，且气泡含量小；

4 流速：0~±30m/s；

5 流向：正、反向双向计量，并可计量净流量；

防爆超声波流量计工作环境：

1 主机温度：-30℃~80℃；

2 流量传感器温度：-40℃~160℃；

3 温度传感器温度：根据用户需要选定；

4 主机湿度：85%RH；

5 流量传感器湿度：可浸水工作，水深≤3m；

6 防爆式超声波流量电源：AC220V或DC8~36V或AC7~30V；

专用电缆：

型号为SEYV75-2屏蔽型，单根可加长到500米，同时注意不要与高压电缆并行，尽量避开变频器。

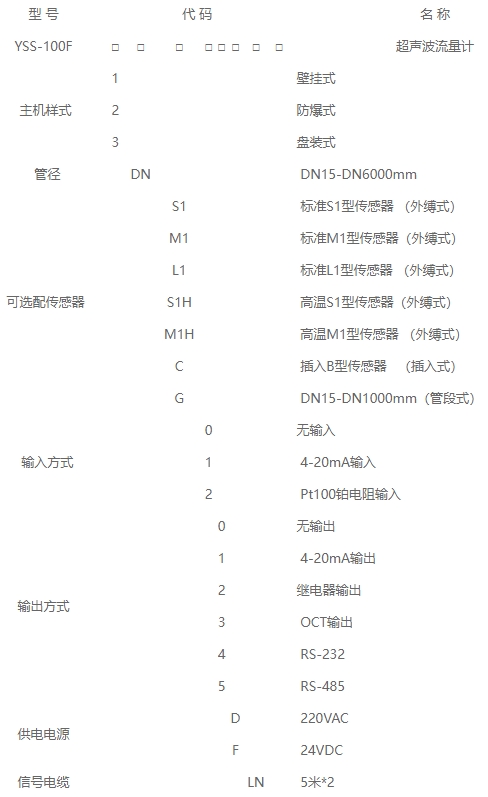

YSS-100F2型防爆超声波流量计型号表示：

举例：YSS-100F2-200-M1-0-1-A-L5

解释：防爆式超声波流量计，管径为DN200mm,标配标准M1传感器，无输入，4-20mA输出，220VAC供电，信号电缆5米×2。
