概述：

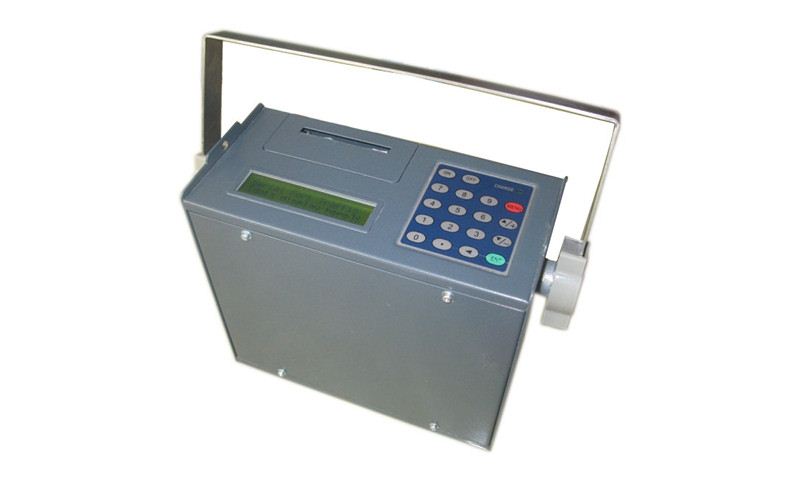

YSS-100P型便携式超声波流量计是一个通用型、功能齐全、手持式时差法系统，并多种可选功能及附件以满足您各种液体流量测量要求。其小巧、轻便、

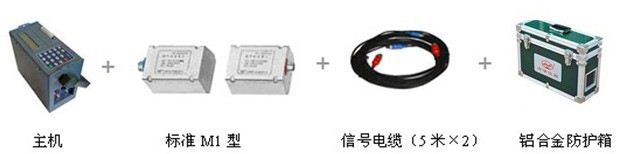

可充电电池及通用型电源的设计更能使它成为能在各处测量的理想选择。配备耦合剂一支、内置数据记录器、一付5米的传感器电缆线、传感器固定夹具、

携带式铝合金仪器箱或定制的高强度保护箱，

工作原理：

YSS-100P型便携式超声波流量计利用测量超声波在管道中传播时间原理而实现的。介质（液体）在管道中流速，与超声波沿介质顺流和逆流传播的时间差

存在着线性关系。只要分别测量出超声波顺流、逆流的传播时间，就可以依据线性关系得到沿管道路径上各点流速的瞬时平均流速。这样，介质流量则可

以通过流速、管道截面积以及雷诺数等得到。

当超声波束在液体中传播时，流体的流动将使传播时间产生微小变化，并且其传播时间的变化正比于液体的流速，由此可求出液体的流速。

适用范围：

YSS-100P型便携式超声波流量计安装过程极为简单，全中文的人机界面，更易于操作。特别适合流量平衡测试及流量监测：饮用水、河水、海水、冷却水、

热水、工业污水、润滑油、柴油、燃油、化工液体等。可在野外恶劣环境中使用。

便携式超声波流量计主要特点：

1、高精度测量

线优度优于0.55555%,重复性精度优于0.2222%,测量精度优于±1.01111%；

2、非接触式测量

将带磁性的超声波流量计传感器吸附在管道外壁,即可完成流量测量；

3、测量范围大

选用不同型号的传感器,可实现口径DN15-DN6000mm管道流量的测量；

4、支持中文英文菜单

不同版本的流量计,可支持中文或英文菜单,方便快捷；

5、充电电源

内置大容量镍氢充电电池,可支持流量计连续工作20小时以上；

6、内置打印机

即可实现即时屏幕打印,还可以定时打印提前设定的多达20余项的测量结果；

7、内置数据记录器

可将提前设定的多达20余项的测量结果上传至计算机或联网通讯。

便携式超声波流量计技术参数：

1、性能参数：

线性度 0.5%便携式超声波流量计

重复性 0.2%

准确性 示值的±1%，流速＞0.2m/s

响应时间 0-999秒，使用者任选

流速范围 ±32m/s

测量口径 15-6000mm

测量单位 米、英尺、立方米、升、立方英尺、美国加仑、英国加仑、油桶、

美国液体桶、英国液体桶、美国兆加仑、使用者设定单位

累计器 7位、负、净累计器

液体种类 各种能够传导声波的单一均匀的液体

安全性 设置值的锁定，更改数据需要解锁

显示 4×8中文或4×16英文

通迅接口 RS-232，波特率75-57600，同时兼容富士超声波流量计，也应用户的要求兼容其它

2、产品：

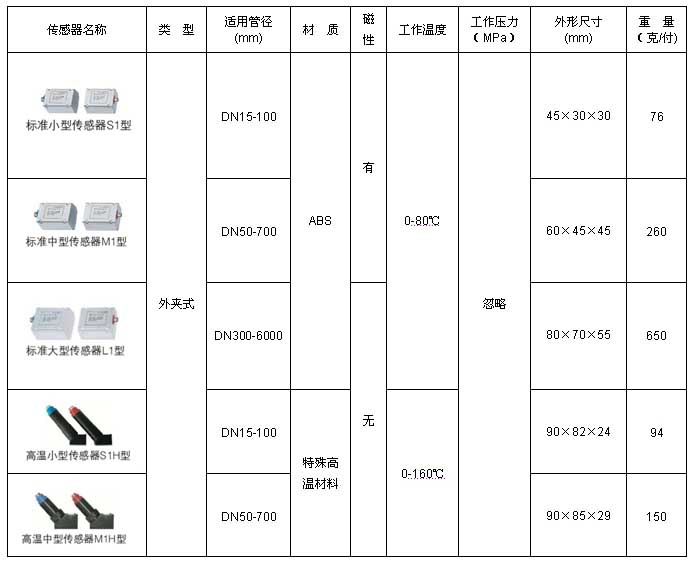

传感器 标准M1型，另有其它4种可供选择

传感器电缆 标准为5m×2,也可加长为10m×2

电源 3节AAA内置Ni-H电池，每次充满电可持续工作12小时，AC100-240V的适3、配器：

数据记录 内置数据记录仪，可记录2000行数据

手动累计器 7位，按键即可开始用于校准

外壳材料 阻燃ABS

外壳尺寸 200×90×30mm

主机重量 500g（1.2Ibs）包括电池

测量介质：

1、种类：自来水、海水、工业污水、酸碱液、酒精、啤酒、各种油类等能传导超声波的单一均匀的液体；

2、温度：0℃~160℃；

3、浊度：≤10000ppm，且气泡含量小；

4、流速：0~±30m/s；

5、流向：正、反向双向计量，并可计量净流量；

便携式超声波流量计工作环境：

1、主机温度：-30℃~80℃；

2、流量传感器温度：-40℃~160℃；

3、温度传感器温度：根据用户需要选定；

4、主机湿度：85%RH

5、流量传感器湿度：可浸水工作，水深≤3m；

6、便携式超声波流量电源：AC220V或DC8~36V或AC7~30V；

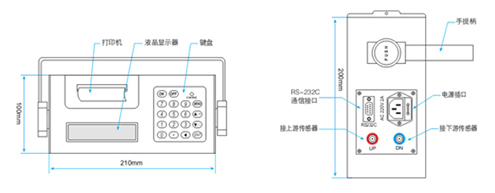

外形尺寸及接线：

YSS-100P型便携式超声波流量计选型表示：
