概述：

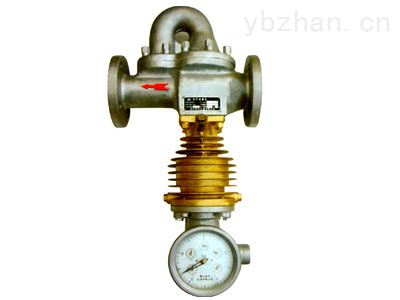

YS-LFX型分流旋翼式蒸汽流量计主要用来计量工业生产过程中饱和蒸汽和微过热蒸汽流量，它能现场直接显示蒸汽实际质量的累积量，也能实现远传累

积显示，在管道蒸汽压力变动时通过简便调整压力装置即可保证准确计量，其测量范围广、精度高、寿命长、结构简单、工作可靠、操作方便等优点，

适用于能源计量。

典型应用：

YS-LFX型分流旋翼式蒸汽流量计广泛适用于石油、化工、冶金、热力、纺织、造纸等行业对饱和蒸汽、过热蒸汽、压缩空气、和一般气体（氧气、氮气、

氢气、天然气、煤气、等）计量和控制。产品质量稳定，使用寿命长，价格优惠安装使用维护方便等特点，深受客户好评。

工作原理：

SD-LFX型旋翼式蒸汽流量计是通过节流元件产生压差和分流，从而使翼轮轴旋转，由于两部分蒸汽流量之间的比例关系基本为常量，通过对翼轮轴旋转

的计数，实现对蒸汽的计量。

主要特点：

1、流量计为机械型仪表，结构牢固，安装、使用和维修方便。用被测蒸汽作动力源，无需外接动力源。

2、配有三种规格孔板，流量范围广。

3、在工况压力改变后，可方便地进行压力调节。

4、采用磁连接，密封性能好。

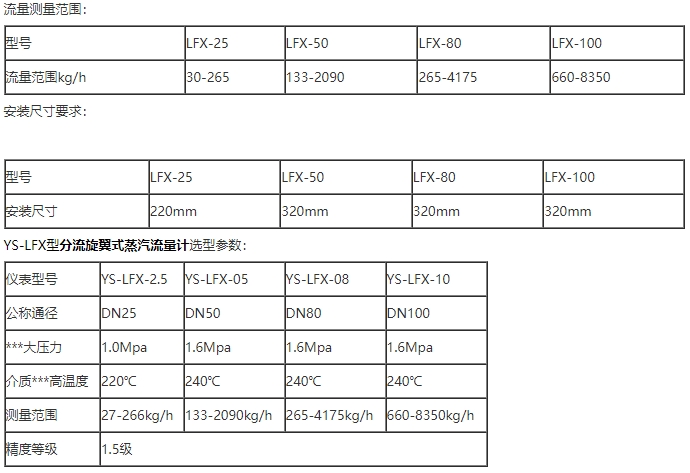

分流旋翼式蒸汽流量计技术参数：

1、 测量介质：饱和蒸汽、微过热蒸汽（过热度≤30℃）；

2、 公称通径：DN25、DN50、DN80、DN100；

3、 ***高工作温度：240℃；

4、 使用压力范围：0.05～1.6MPa；

5、 补偿方式：手动压力补偿；

6、 读数方式：现场直读；

7、 安装方式：水平安装。必须安装在一段水平直管段上，其指示器必须位于管线之下，前后直管段长度符合要求（前10DN后5DN）。另蒸汽必须按本

体壳上箭头指示方向流入。

分流旋翼式蒸汽流量计使用与维护：

1、流量计运行使用前,必须向阻尼室内注满干净清水.首先将两个注水螺丝拧下来（避免内腔气体排不净,水装不满）,然后向阻尼室内注满干净清水.否则,将

导致仪表损坏或降低仪表精度和寿命；

2、流量计停止运行时,必须将阻尼室内的水从排水口放净,以防冬季水结冰冻坏仪表和防止水对仪表的腐蚀；

3、流量计在环境温度0℃以下使用时,应在阻尼室内的水中加入适当的防冻液（阻尼液为浓度为50%的乙二醇溶液）；

4、安装流量计前,应将管路冲洗干净,防止脏物随蒸汽进入仪表造成仪表损坏.蒸汽流量计投入运行时,应逐渐打开阀门,不要突然开大阀门,以免损坏零件；

5、分流旋翼式蒸汽流量计投入使用时,应根据蒸汽工作压力,调整补偿刻度,使补偿刻度值与实际工作下的工作压力一致,以保证流量计的使用精度。
