流量仪表

一、YSBS靶式流量计原理及特性

1、结构

智能靶式流量计主要由测量管（外壳）、新型传感器（含阻流元件）、积算显示和输出部分组成。根据不同的介质和工况，必须选用相适应的传感器，

因此，用户提供准确的计量对象及参数，生产厂家选用合适的传感器是产品能否计量准确的关键。

2、工作原理

当介质在测量管中流动时，因其自身的动能通过阻流件（靶式流量计）时而产生的压差，并对阻流件有一作用力，其作用力大小与介质流速的平方成

正比，其数学方式表达如下：

F=CdAρ・V2/2

式中：F――阻流件所受的作用力（kg）

          Cd――物体阻力系数

          A――阻流件对测量管轴向投影面积（mm2）

          ρ――工况下介质密度（kg/m3）

          V――介质在测量管中的平均流速（m/s）

阻流件（靶）接受的作用力F，经刚性连接的传递件（测杆）传至传感器，传感器产生电压信号输出：               V=KF

式中：V――传感器输出的电压（mV）,        K――比例常数，

F――阻流件（靶）所受的作用力（kg）

此电压信号经前置放大、AD转换及计算机处理后，即可得到相应的瞬时流量和累积总量。

3、产品特点

   ・整台仪表结构坚固无可动部件，插入式结构，拆卸方便；

   ・可选用多种防腐及耐高低温材质（如哈氏合金，钛等）；

   ・传感器不与被测介质接触，不存在零部件磨损，使用安全可靠；

   ・具有多种安装方式供选择，如选择在线插入式，安装费用低；

   ・具有一体化温度、压力补偿，直接输出质量或标方；

   ・具有可选小信号切除、非线性修正、滤波时间可选择；

   ・能准确测量各种常温、高温350度、低温-100度工况下的气体、液体流量；

   ・灵敏度高，能测量超小流量，其可测低流速为0.8m/s，测量范围宽，***大可达1：30；

   ・计量准确，精度可达到0.2%；

   ・重复性好，一般为0.05%～0.08%，测量快速；

   ・压力损失小，仅为标准孔板的1/2△P左右；

   ・抗干扰，抗杂质能力特强；抗震动性强，一定范围内可测脉动流。

   ・可根据实际需要更换阻流件（靶片）而改变量程；

   ・低功耗电池现场显示，能在线直读示值，显示屏可同时读取瞬时和累积流量；

   ・多种输出形式，能远传各种参数；

   ・可测量双向流，正负向累计分别计量；

   。可测量液体热量，显示热焓值；

二、ZSBS靶式流量计技术参数及内容

1、主要技术参数表

2、典型应用

气体类：煤气、空气、氢气、天然气、氮气、液化石油气、过氧化氢、烟道气、甲烷、丁烷、氯气等。

液体类：重油、石蜡、沥青、硫酸、食用油、渣油、丙酮、柴油、矿井水、洗涤剂、酱油、汽油、硅油、糖浆、溶剂、香水、海水、航空煤油、皂酮水、

葡萄糖、菜油酸、盐水、浆糊、墨水、冷却剂、乙二醇、矿物油 、液态糖、盐酸、汽车涂料、树脂、牛油、菜油、液氧、洗发液、牙膏、凝胶、燃油、

牛奶、漂白剂、调节剂、苏打、添加剂、清洗剂、碱性、氨、船用油、化学试剂、煤油、甘油、染料、水、硝酸、高沸点有机溶液、猪油、酒精、油、

乙烯、聚丙烯、甲笨等。

蒸汽类：过热蒸汽、饱和蒸汽。

三、YSBS靶式流量计测量范围选择（超出流量范围的可以订做）

1、标准水流量测量范围表

注：实际压降=（实际流量/满量程流量） ×满量程***大压降。

2、YSBS靶式流量计选型计算

智能靶式流量计的选型需经过计算,把实际流量转换成等量的标准流量,然后再按选型表选择合适口径及型号。计算公式如下：

液体介质: q0=q1(ρ/ρ0)^1/2

气体介质: Q0=Q1(ρ/ρN) ^1/2

q0――标准水的流量(m3/h)             Q0――标准干空气流量(Nm3/h)

q1――实际液体介质满量程流量(m3/h)

Q1――实际气体介质标态满量程流量(m3/h)      ρ0――标准状态水的密度

ρN――标准状态干空气密度                  ρ――实际介质密度

标准条件指：

标准状态压力：Po=101.325kPa(绝) 标准状态温度：t0=20℃

标准状态空气密度：ρ空气= 1.293kg/m3 标准状态水密度: ρ水 =999.8kg/m3

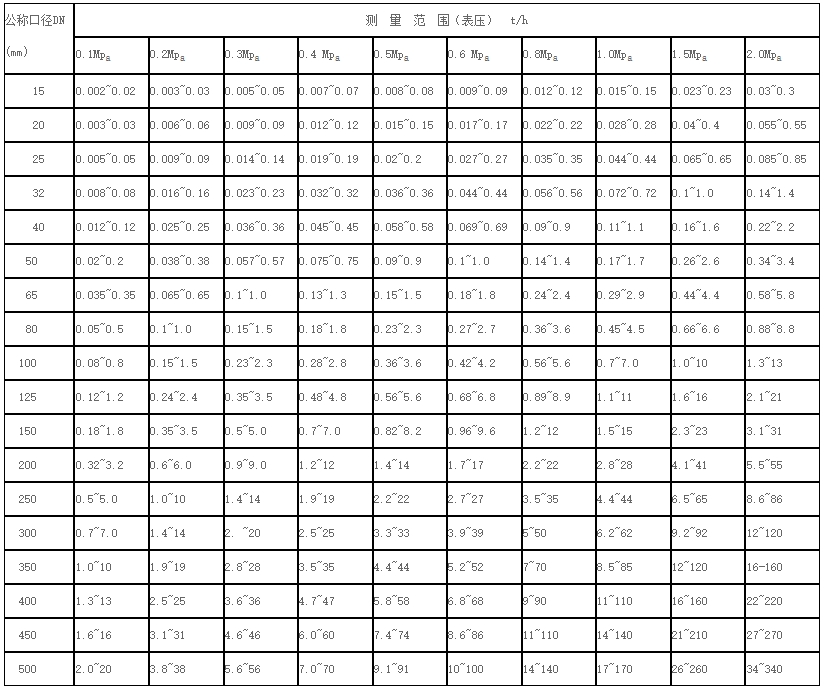

3、YSBS靶式流量计工况压力下饱和水蒸汽流量测量范围表

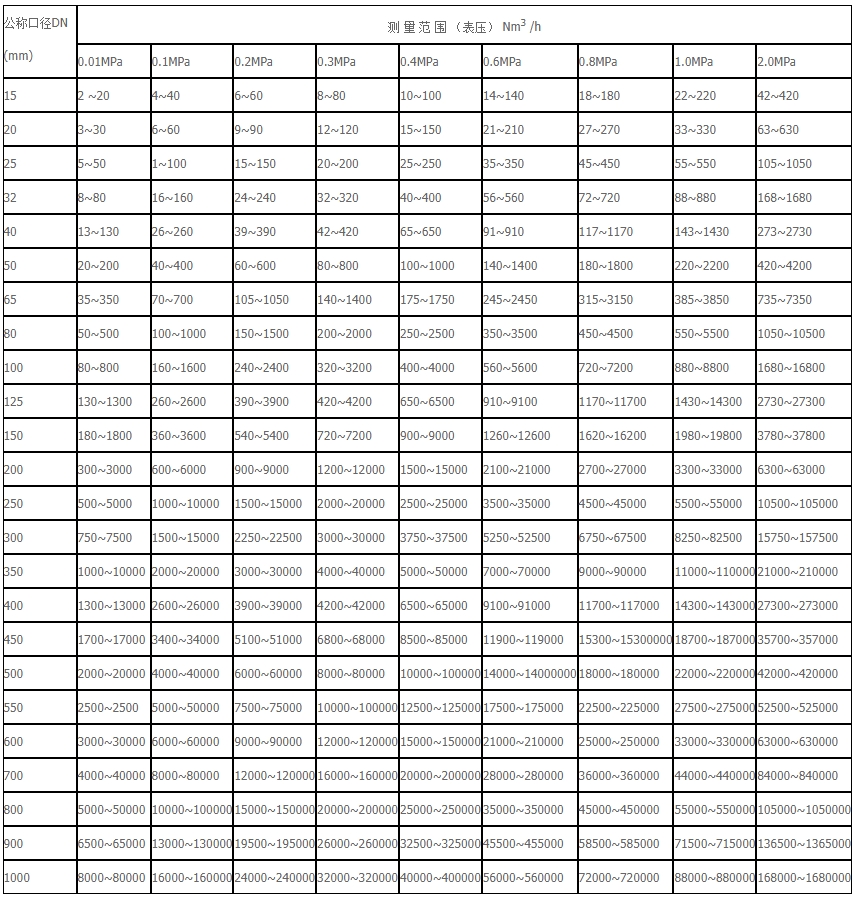

4、YSBS靶式流量计标准干空气流量测量范围表

注:表中干空气为20℃,0.101MPa(敏感广告词过滤)压力下标准干空气流量范
