流量仪表
规格：
描述：概述：YSS-100Y型一体式超声波流量计是引进***先进的流量测量技术与低成本的便送器封装于一体，可直接安装在测量点上。管段一体式超声波流量计的流量无运动部件，无须日常维护，仪表上的微处理器提供***的数字化信号编码和互相关检测程序，可以···
概述：
YSS-100Y型一体式超声波流量计是引进***先进的流量测量技术与低成本的便送器封装于一体，可直接安装在测量点上。管段一体式超声波流量计的
流量无运动部件，无须日常维护，仪表上的微处理器提供***的数字化信号编码和互相关检测程序，可以提供长期无飘移测量。可测流体为几乎所有
的清洁均匀液体。
工作原理：
YSS-100Y型一体式超声波流量计基本原理及类型超声波在流动的流体中传播时就载上流体流速的信息。因此通过接收到的超声波就可以检测出流体
的流速，从而换算成流量。根据检测的方式，可分为传播速度差法、多普勒法、波束偏移法、噪声法及相关法等不同类型的超声波流量计。起声波
流量计是近十几年来随着集成电路技术迅速发展才开始应用的一种。
典型应用：
1、饮用水、河水、海水、地下水、冷却水、高温水、污水；
2、润滑油、柴油、燃油；
3、化工液体；
4、其他均质流体。
一体式超声波流量计主要特点：
YSS-100Y型超声波流量计是采用了美国TI公司的430系列低功耗单片机研发而成的管段一体式超声波流量计，该款产品解决了外敷式和插入式传感器
在安装过程中由于人为或被测管道参数不准确引起的误差而造成测量精度下降的问题。具有精度高、量程比宽、成本低、安装简单、压力损失小无机
械活动部件等特点。
1、多种供电方式：单节3.6V锂电池可工作6年，采用两线制4-20mA，RS232、RS485输出式，无需电池也可正常工作；
2、测量内容丰富：可循环显示累积流量、累积热量、瞬时流量、瞬时热量、供回水温度、当前温差、故障运行时间、工作状态、日期、时间等；
3、防护等级高：防护等级可达到IP68，可浸入水下2米工作；
4、结构坚固：测量管段采用精密铸造工艺，无泄漏，无压力损失和活动部件，十年免维护设计；
5、人性化设计：磁性棒操作，内部双按键，操作方便；故障自诊断；
6、 普通金属管道如：碳钢、不锈钢、铸铁、铜、铝等；
7、 其他非金属管道如：PVC、PR、玻璃钢、水泥等管道。
一体式超声波流量计技术参数：
1、测量精度：优于1% ；
2、重 复 性：优于0.2% ；
3、测量周期：500ms（每秒2次） ；
4、工作电源：24VDC或220VAC（可选）；
5、功 耗：工作电源50mA ；
6、流速范围：0～32m/s（流速分辨率0.001m/s） ；
7、显 示：本地2×10汉字型背光显示器可显示：正、负累积量、瞬时流量、流速、累计工作实间、日期、工作状态错误代码、超声波信号强度与质
量等；
8、操 作：16键轻触键盘 ；
9、信号输入：3路4-20mA模拟输入可选（精度0.1%）
2路三线制PT100电阻信号输入可选 ；

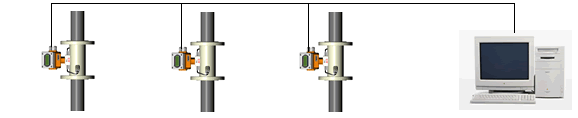

10、信号输出：隔离RS485输出可选（MODBUS协议，FUJI扩展协议，并兼容国内其它厂家同类产品的通讯协议），2路隔离型可编辑OCT输出可选
（其中一路脉冲宽度在6毫秒-1秒之间可设定，出厂默认值200毫秒），可扩展1～3路4-20mA输出可选（无源）；
11、连接方式：法兰式/活接式（卫生型）可选；
12、其他功能：可通过E-mail传送来的代码文件实现软件升级；
可记录前64天、前32个月、前两年累计流量和工作状态，可记录前16次以上、断电时间和流量，并可实自动或手动流量补加。可编程内置定量控制
器，可以使用外部输入信号或者NODBUS指令启动；
13、断电保护：断电10万小时数据不丢失；
14、介质温度：-40℃～160℃；
15、防护等级：IP65；
16、电气接口：M20×1.5。
一体式超声波流量计产品说明：
1、多种供电方式
单节3.6V锂电池可工作6年，采用两线制4-20mA，RS232、RS485输出式，无需电池也可正常工作；
2、测量内容丰富
可循环显示累积流量、累积热量、瞬时流量、瞬时热量、供回水温度、当前温差、故障运行时间、工作状态、日期、时间等；
3、防护等级高
防护等级可达到IP68，可浸入水下2米工作；
4、结构坚固
测量管段采用精密铸造工艺，无泄漏，无压力损失和活动部件，十年免维护设计；
5、人性化设计
磁性棒操作，内部双按键，操作方便；故障自诊断。

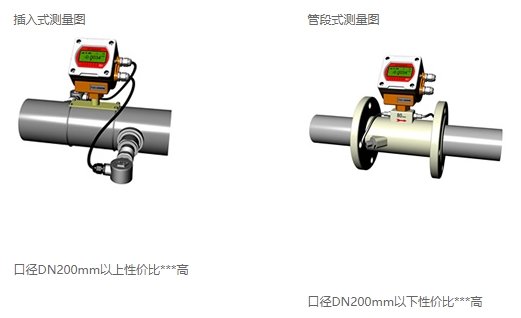

如何正确安装：
超声波流量计安装距离什么样才是***合适的，还有怎样对超声波流量计探头位置进行确定，都将会影响其今后的使用,具体介绍如下：
1、将管道参数输入仪表，选择探头安装方式，得出安装距离。
2、V法安装：先确定一个点，按安装距离在水平位置量出另一个点。
3、超声波流量计在水平管道上，一般应选择管道的中部，避开顶部和底部。

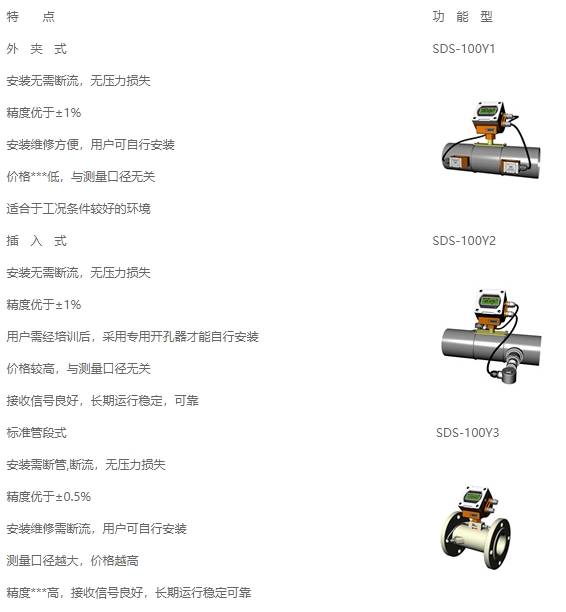

一体式超声波流量计选型编码：
字 母
| 参数 | 选 项 |
A | 主机类型 | Y 一体式（本地可操作设参） |
F1 分体壁挂型 F2 分体壁挂防爆型 F3 分体盘装型 F4 分体本地显示型 | ||
M1 模块型（本地可操作设参） M2 模块型（本地无操作，09年底停产） | ||
| S 经济型（本地可操作设参） | ||
W 水表（电池供电,磁性按键可浏览窗口） | ||
B① | 工作电源 | A 交流（85-264VAC） B 电池（3.6V锂电池） D 直流（24V/8-36VDC） |
C | 热量功能 | N 无 Y 有 |

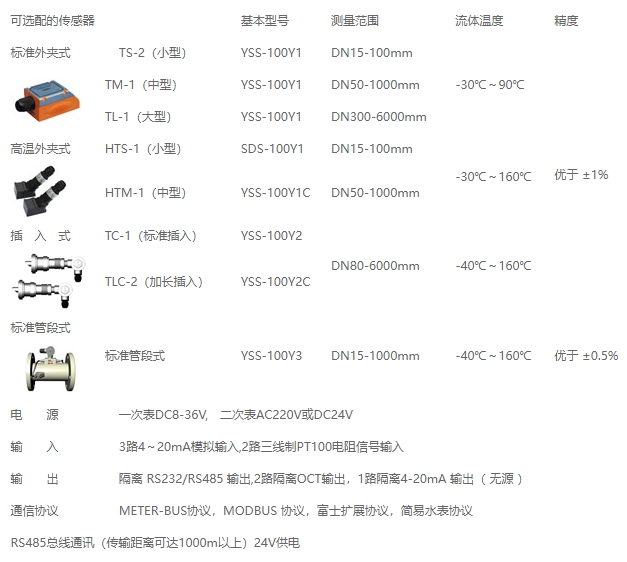

D② | 传感器类型 | B1 标准S1型 B2 标准M1型 B3 标准L1型 B4 高温S1H型 B5 高温M1H型 |
C1 标准插入式 C2 水泥插入式 C3 水表插入式 | ||
G1 标准管段式（法兰连接） G2 卫生管段式（活接连接） | ||
E | 测量管径 | DN（mm） |
F③ | 管道材质 | 0 碳钢 1 不锈钢 2 铸铁 3 玻璃钢 4 PVC 5 水泥 |
G | 公称压力 | MPa |
H④ | 流量累积单位 | M 立方米 L 升 |
***小读数（水表） | 1 （m3） 0.1 （0.1m3） 0.01 （0.01m3） 0.001 （L） 0.0001 （0.1L） | |
I | 热量累积单位 | N 无 K Kc（千卡） G GJ （吉焦） B BTU（国外适用） |
J⑤ | 信号输出 | N 无输出 A 4-20mA F 频率输出 T OCT输出 R 脉冲输出 4 RS485输出 |
K | 信号输入 | N 无输入 1 1路4-20mA输入 2 2路4-20mA输入 3 3路4-20mA输入 |
L | 单根电缆长度 | 米（分体管段式传感器为单根四芯电缆，其余传感器为双根两芯电缆） |
注释解释：
1、交流电源适用于YSS-100F型、YSS-100Y型，其它型号主机适用于电池供电或直流供电。
直流电源适用于所有型号产品，除SDS-100F1、F2、F3、TDS-100S供电为24VDC，其余为8-36VDC。
YSS-100W型电池供电水表也可8-36V供电，如有需要订货时请注明。
2、电池供电超声波工业水表/热量表，如选用插入式或外夹式传感器，***大可测管径为DN800。
3、铸铁、玻璃钢、PVC、水泥等不可焊接管材如选用插入式传感器，需配专用管箍方可安装，订货时请注明。
4、***小读数只适用于TU1000W电池供电型超声波水表选型。
5、如选用有源4-20mA输出，工作电源要求交流或直流24V。
OCT脉冲宽度出厂默认设置200ms，在6~1000ms之间可编程。
电池供电超声波水表或热量表RS485输出有两种可选，一种是内部锂电池供电，工作电压为3.3V，另一种是需外部提供直流电源，用户订货时请注
明，否则有可能485输出接口无效。
