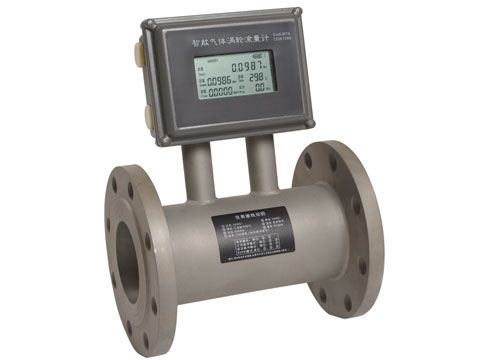

气体涡轮流量计

材料：
规格：
描述：YS-LWQ型气体涡轮流量计采用先进的超低功耗单片微机技术研制的涡轮流量传感器与显示积算一体化的新型智能仪表，通过微处理单元对由温度和压力检测模拟通道、流量传感器通道采集的信号按照气态方程进行温度压力补偿，自动进行压缩因子修正，在液晶显示器···

在线咨询

产品详情

YS-LWQ型气体涡轮流量计采用先进的超低功耗单片微机技术研制的涡轮流量传感器与显示积算一体化的新型智能仪表，通过微处理单元对由温度和

压力检测模拟通道、流量传感器通道采集的信号按照气态方程进行温度压力补偿，自动进行压缩因子修正，在液晶显示器将全部数据（瞬时流量、

日累积流量、总累积流量、温度、压力、时间、日期、电池电量）直观的显示出来，并可输出工况、标况脉冲信号、4-20mA、RS485、IC卡信号等

多种通讯信号。

仪表用途：

YS-LWQ型气体涡轮流量计具有精度高，重复性好，结构简单，运动部件少，耐高压，测量范围宽，体积小，重量轻，压力损失小，维修方便等优

点，用于封闭管道中测量低粘度气体的体积流量和总量。在石油，化工，冶金，城市燃气管网等行业中具有广泛的使用价值。

气体涡轮流量计的主要特点：

1、测量范围宽，下限流速低于0.5m／s，压力损失小，叶轮抗冲击能力强。

2、具有较高的抗电磁干扰和抗震动能力，采用全密封隔离保护自润滑轴承，性能可靠工作寿命长。

3、采用先进的超低功耗单片微机技术，整机功能强，功耗低，性能优越。具有非线性精度补偿功能的智能流量显示器。精度优于±0.02％。

4、仪表系数可由按键在线设置，并可显示在LCD屏上，LCD屏直观清晰，可靠性高。

5、采用EEPROM对累积流量、仪表系数进行掉电保护。保护时间大于10年。

6、可在被测气体稳定的压力状态下进行压力补偿。

气体涡轮流量计技术性能：

1、优质合金涡轮，具有更高的稳流和耐腐蚀作用；

2、进口优质专用轴承，使用寿命长；

3、计量室与通气室隔绝，保证了仪表的安全性；

4、可检测被测气体的温度、压力和流量，能进行流量自动跟踪补偿，并显示标准状态下（Pb=101.325KPa,Tb=293.15K）的气体体积累积量；可实时查询温度压力数值；

气体涡轮流量计显示功能：

a、显示标准瞬时流量及标准累计流量；

b、显示工况瞬时流量及工况累计流量；

c、显示当前压力、温度、电池电压；

d、显示日期和时钟。

气体涡轮流量计分类：

1、YS-LWQ-A 远传显示：电流输出（配显示仪表）；

2、YS-LWQ-B 现场显示：7位LCD显示累积流量，单位（m3）7位LCD显示瞬时流量，单位（m3／h）（带汉字显示符）；

3、SD-LWQ-C现场显示：现场显示带4～20mA或脉冲输出+24V供电；

4, YS-LWQ-D温度压力补偿型。

基本参数：

仪表口径及连接方式

25、40、50、80、100、150、200、250采用法兰连接

25、40可采用螺纹连接

精度等级

±1.5%R、±1%R

量程比

1:10；1:20；1:30

显示方式

宽屏显示器同时显示瞬时流量、日累积流量、总累积流量、温度、压力、时间、日期、电池电量

仪表材质

表体：304不锈钢；叶轮：防腐ABS或优质铝合金；显示器：铸铝

温度、压力传感器

内置

被测介质温度（℃）

-30℃～+80℃

环境条件

介质温度：-30℃～+80℃，相对湿度5％～90％，大气压力86～106Kpa

通讯信号

三线制工况脉冲、三线制标况脉冲、三线制4-20mA、RS485协议、IC卡信号

供电电源

内置锂电池、外供24VDC双供电

传输距离

≤1000m

信号线接口

内螺纹M20×1.5

防爆等级

ExdIIBT6

防护等级

IP65

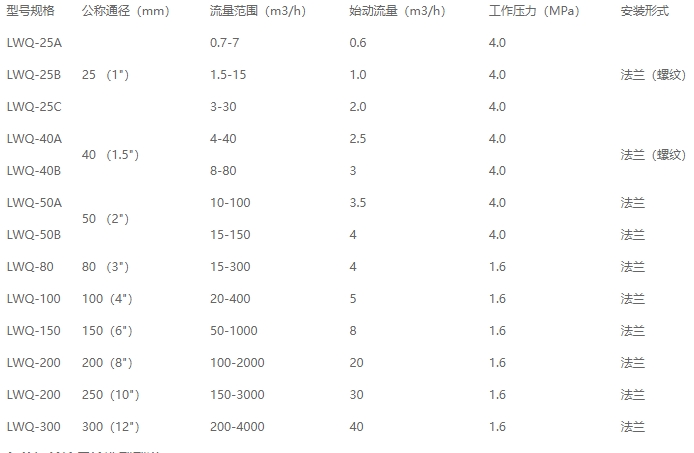

测量范围及工作压力：（注：表2所示测量范围均为工作状态下流量范围）

气体涡轮流量计选型型谱：

YS-	□□□	□	□	□	说明
类型	LWQ-A					流量传感器脉冲输出三线制，+12V供电；电流输出型
	LWQ-B					现场显示型3.6V电池供电；现场显示型
	LWQ-C					现场显示带4～20mA或脉冲输出；+24V供电
	LWQ-D					流量变送器4～20mA输出，+24V供电；温压补偿型
公称通径		4				正常流量范围 m³/h	0.04～0.25	扩展流量范围 m³/h	0.04～0.4
		6					0.1～0.6		0.06～0.6
		10					0.2～1.2		0.15～1.5
		15					0.6～6		0.4～8
		20					0.8～8		0.45～9
		25					1～10		0.5～10
		32					1.5～15		0.75～15
		40					2～20		1～20
		50					4～40		2～40
		65					7～70		3.5～70
		80					10～100		5～100
		100					20～200		10～200
		125					25～250		12.5～250
		150					30～300		15～300
		200					80～800		40～800
防爆						无标记，为非防爆型
防爆			B			防爆型
精度等级				A		(敏感广告词过滤)度0.2级
				B		(敏感广告词过滤)度0.5级
				C		(敏感广告词过滤)度1.0级
涡轮类型					A	正常流量范围
涡轮类型					B	扩展流量范围
说明： DN4～DN10管径螺纹连接或焊接，配有前后直管段和过滤器,***大压力为6.3MPa。 DN15～DN40管径的传感器为螺纹连接，压力为2.5MPa。 DN50～DN200管径的传感器为法兰连接, 压力为1.6Mpa。 DN15～DN40管径可选配前后直管段或活接头，材质分碳钢和不锈钢。 DN15～DN40管径如需法兰连接，订货时说明。高压型及特殊要求订货时说明。

订货选型须知：

1、用户在选型时，应根据管道公称压力、介质***高压力、介质温度、介质组分情况、流量范围及信号输出要求合理选择流量计的型号规格。

2、为了使流量计的使用性能***佳，流量计的使用流量范围应在（20%～80%）范围内比较合适。
