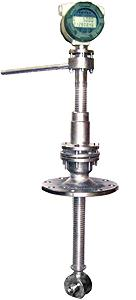

概述：
YS-LWCQ（切向）及YS-LWCB（轴向）型插入式涡轮流量传感器（简称传感器）与显示仪表配套,组成插入式涡轮流量计，可以广泛用于大口径管道源水，
循环水，净水等液体流量和总量的测量。
插入式涡轮流量计采用压电应力式传感器，可靠性高，可在-20℃～+250℃的工作温度范围内工作。有模拟标准信号,也有数字脉冲信号输出，容易与计算
机等数字系统配套使用，是一种比较先进、理想的测量仪器。
测量原理：
YS-LWCB/Q型插入式涡轮流量计内的涡轮在流体作用下产生旋转，使信号检测器的磁场产生变化，因此在信号检测器的线圈中感应出交变电压，在经过放
大器放大、滤波、整形输出方波信号。此信号电压的频率与叶轮的转速成正比，即与流体的流量（流速）成正比。
主要特点：
YS-LWCQ型插入式涡轮流量计的特点：
1、抗杂质能力强,切向式叶轮在转动时可随时释放流体中悬浮杂物,使其不缠绕在切向式叶轮的叶片上
抗电磁干扰和抗振能力强；
2、传感器和显示仪表的结构及原理都非常简单、直观，用户特别容易掌握其使用和维修技术；
3、更换叶轮和轴承后，仪表系数不变；
4、流量范围宽，下限流速低；
5、成套流量计对流体总量的计量误差小；
6、几乎无压力损失，节省动力电耗；
7、传感器可露天安装，整个传感器可长期淹没在水中使用；
8、有截止阀的传感器，安装和拆卸时都不须断流；
9、水平，竖直，倾斜的管道均可使用；
10、成套流量计的购置，安装和维修费用低。
YS-LWCB型插入式涡轮流量计的特点：
1、传感器和显示仪表的结构及原理都非常简单、直观，用户特别容易掌握其使用和维修技术；
2、抗电磁干扰和抗振能力强；
3、更换叶轮和轴承后，仪表系数不变；
4、流量范围宽，下限流速低；
5、成套流量计对流体总量的计量误差小；
6、几乎无压力损失，节省动力电耗；
7、传感器可露天安装，整个传感器可长期淹没在水中使用；
8、有截止阀的传感器，安装和拆卸时都不须断流；
9、水平，竖直，倾斜的管道均可使用；
10、成套流量计的购置，安装和维修费用低。
插入式涡轮流量计的基本参数：
仪表规格 | 切向插入式YS-LWCQ | 轴向插入式YS-LWCB |
拆装方式 | 断流后拆装 | 不需断流，关闭球阀后即可拆装 |
仪表型号 | A型 | B型 |
(敏感广告词过滤)度 | ±2.5% | ±2.5% |
显示器 | 可选 | 可选 |
输出信号 | 可选：脉冲或4-20mA | 可选：脉冲或4-20mA |
通讯接口 | 可选RS485 | 可选RS485 |
供电电源 | +24VDC±15% | +24VDC±15% |
防爆等级 | 可选ExdIIBT6或ExiaIICT4 | 可选ExdIIBT6或ExiaIICT4 |
防护等级 | IP65 | IP65 |
整机功耗 | ＜1W | ＜1W |
仪表材质 | 304SS | 304SS |
公称压力 | 1.0MPa | 1.0MPa |
温度范围 | -20℃～120℃ | -20℃～120℃ |
环境温度 | -20℃～70℃ | -20℃～70℃ |
对直管段长度的要求：传感器上游直管段长度应不小于20DN，下游直管段长度不应小于7DN，以确保测量(敏感广告词过滤)度。若直管段长度不能满足此
要求，可在具备现场标定条件的情况下进行现场标定后，采用现场标定的仪表系数K。
插入式涡轮流量计的测量范围：
型号 | 管道实测内径mm | 插入杆长度mm | 对应于公称通径DN的流量范围m3/h |
全流量范围 | 准确度为±2.5%的流量范围 | 准确度为±5%流量范围 |
LWCQ-100 | 100 |
| 6-150 | 10-150 | <10-6 |
LWCQ-150 | 150 | 13-200 | 20-200 | <20-13 |
LWCQ-200 | 200 | 23-300 | 40-300 | <40-23 |
LWCQ≤400 | 100 | 906 | 6-150 | 10-150 | <10-6 |
150 | 13-200 | 20-200 | <20-13 |
200 | 23-300 | 40-300 | <40-23 |
250 | 36-450 | 62-450 | <62-36 |
300 | 52-650 | 90-650 | <90-52 |
350 | 70-900 | 120-900 | <120-70 |
400 | 92-1100 | 160-1100 | <160-92 |
LWCQ≤800 | 500 | 1106 | 150-1800 | 250-1800 | <250-150 |
600 | 220-2500 | 360-2500 | <360-220 |
700 | 280-3500 | 450-3500 | <450-280 |
800 | 380-4500 | 640-4500 | <640-380 |
LWCQ>800 | 900 | 1306 | 460-5800 | 800-5800 | <800-460 |
1000 | 600-7000 | 990-7000 | <990-600 |
1100 | 700-8500 | 1200-8500 | <1200-700 |
型号 | 管道实测内径mm | 插入杆长度mm | 对应于公称通径DN的流量范围m3/h |
全流量范围 | 准确为±2.5%的流量范围 | 准确度为±5%流量范围 |
LWCB-100 | 100 |
| 3-150 | 5-150 | <5-3 |
LWCB-150 | 150 | 7-200 | 10-200 | <10-7 |
LWCB-200 | 200 | 12-300 | 20-300 | <20-12 |
LWCB≤400 | 100 | 900 | 3-150 | 5-150 | <5-3 |
150 | 7-200 | 10-200 | <10-7 |
200 | 12-300 | 20-300 | <20-12 |
250 | 18-450 | 31-450 | <31-18 |
300 | 26-650 | 45-650 | <45-26 |
350 | 35-900 | 60-900 | <60-35 |
400 | 46-1100 | 80-1100 | <80-46 |
LWCB≤800 | 500 | 1100 | 75-1800 | 125-1800 | <125-75 |
600 | 110-2500 | 180-2500 | <180-110 |
700 | 140-3500 | 225-3500 | <225-140 |
800 | 190-4500 | 320-4500 | <320-190 |
LWCB>800 | 900 | 1300 | 230-5800 | 400-5800 | <400-230 |
1000 | 300-7000 | 495-7000 | <495-300 |
1100 | 350-8500 | 600-8500 | <600-350 |
插入式涡轮流量计选型型谱：
型号 | 规格代号 | 说明 |
YS-LWC | 涡轮流量仪表 |
| B | 球阀插入式（轴向） |
| Q | 简易插入式（切向） |
| Y | 液体管道式 |
公称通径 | -2 | 2mm（管螺纹G3/8″） |
-4 | 4mm（管螺纹G1/2″） |
-6 | 6mm（管螺纹G1/2″） |
-10 | 10mm（管螺纹G1/2″） |
-15 | 15mm（管螺纹G1″） |
-25 | 25mm（管螺纹G11/4″） |
-40 | 40mm（法兰型） |
-50 | 50mm（法兰型） |
-80 | 80mm（法兰型） |
-100 | 100mm（法兰型） |
-150 | 150mm（法兰型） |
-200 | 200mm（法兰型或者插入式） |
-250 | 250mm（法兰型或者插入式） |
-300 | 300mm（法兰型或者插入式） |
精度等级 | A | 精度2.5％ |
B | 精度1.0％ |
C | 精度0.5％ |
信号输出 | M | 一体化液晶显示并带4~20mA电流输出 |
J | 配套流量积算仪分体显示 |
S | 配套流量积算仪分体显示并输出4~20mA |
I | 4~20mA电流输出 |
T | 一体化液晶显示 |
P | 脉冲输出 |
公称压力 | C1 | PN1.61111MPa |
C2 | PN2.5111MPa |
C3 | PN4.0111MPa |
C4 | PN6.3111MPa |
C5 | PN16MPa |
C6 | PN25MPa |
C7 | PN40MPa |
防爆要求 | /NE | 不防爆 |
/EX | 防爆等级dⅡBT4 |
温度要求 | /NE | 常温 |
/HE | 120℃≥高温≥150℃ |
其它要求 | /□ | 在订货时注明 |
订货选型须知：
1、用户在选型时，应根据管道公称压力、介质***高压力、介质温度、介质组分情况、流量范围及信号输出要求合理选择流量计的型号规格。
2、为了使流量计的使用性能***佳，流量计的使用流量范围应在（20%～80%）范围内比较合适。
