仪表概述：

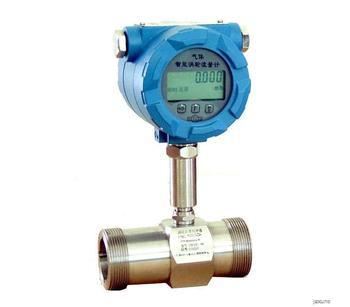

YS-LWGY型螺纹连接涡轮流量计是由涡轮流量传感器与显示仪表组成，是本厂采用国外先进技术生产制造的，是液体计量***理想的流量计之一。

流量计具有结构简单、(敏感广告词过滤)度高、安装维修使用方便等特点。该产品广泛用于石油、化工、冶金、供水、造纸、环保、食品等领域，

适用于测量封闭管道中与不锈钢1Cr18Ni9Ti、2Cr13及刚玉Al2O3、硬质合金不起腐蚀作用，且无纤维、颗粒等杂质的液体。若与具有特殊功能的

显示仪表配套使用，可以进行自动定量控制、超量报警等用途。

工作原理：

YS-LWGY型螺纹连接涡轮流量计是流体流经传感器壳体，由于叶轮的叶片与流向有一定的角度，流体的冲力使叶片具有转动力矩，克服摩擦力矩

和流体阻力之后叶片旋转，在力矩平衡后转速稳定，在一定的条件下，转速与流速成正比，由于叶片有导磁性，它处于信号检测器（由(敏感广告

词过滤)磁钢和线圈组成）的磁场中，旋转的叶片切割磁力线，周期性的改变着线圈的磁通量，从而使线圈两端感应出电

脉冲信号，此信号经过放大器的放大整形，形成有一定幅度的连续的矩形脉冲波，可远传至显示仪表，显示出流体的瞬时流量和累计量。在一定

的流量范围内，脉冲频率f与流经传感器的流体的瞬时流量Q成正比，流量方程为：Q=3600×f/k；式中：

f――脉冲频率[Hz]；

k――传感器的仪表系数[1/m3]，由校验单给出。若以[1/L]为单位

Q――流体的瞬时流量（工作状态下）[m3/h]；

3600――换算系数。

每台传感器的仪表系数由制造厂填写在检定证书中，k值设入配套的显示仪表中，便可显示出瞬时流量和累积总量。

螺纹连接涡轮流量计主要特点：

1、高(敏感广告词过滤)度，一般可达±1%R、±0.5%R，高精度型可达±0.2%R；

2、重复性好，短期重复性可达0.05%-0.2%,正是由于具有良好的重复性，如经常校准或在线校准可得到极高的(敏感广告词过滤)度；

3、输出脉冲频率信号，适于总量计量及与计算机连接，无零点漂移，抗干扰能力强；

4、可获得很高的频率信号（3-4kHz），信号分辨力强，响应时间快；

5、范围度宽，中大口径可达1:20，小口径为1:10；

6、结构紧凑轻巧，安装维护方便，流通能力大；

7、适用高压测量，仪表表体上不必开孔，易制成高压型仪表；

8、专用型流量计类型多，例如卡箍式卫生级涡轮流量计、超低温型涡轮流量计（***低可达-253度）、全塑料结构涡轮流量计、双向测量型涡轮流量

计、高压液压油涡轮流量计、油田井下型涡轮流量计测量仪、全防腐蚀型涡轮流量计等；

9、全新设计插入式涡轮流量计，适用于大口径测量，压力损失小，价格低，可不断流取出，安装维护方便。

螺纹连接涡轮流量计主要技术性能：

1、公称通径：（4～200）mm基本参数见表一；

2、介质温度：（-20～80）℃、（-20～120）℃；

3、环境温度：（-20～55）℃；

4、准 确 度：±0.2%、±0.5%、±1％；

5、检出器信号传输线制：三线制电压脉冲（三芯屏蔽电缆）；

6、供电电源：电压：12V±0.144V, 电流：≤10mA；

7、输出电压幅值：高电平≥8V，低电平≤0.8V；

8、传输距离：传感器至显示仪表的距离可达250米；

9、现场显示型供电电源：3V（锂电池供电，可连续使用3年）；

10、显示方式：现场液晶显示瞬时流量和累计流量；

11、现场显示带信号输出供电电源：24V；4～20mA两线制电流输出，远传距离500米。

螺纹连接涡轮流量计使用说明：

1、使用时，应保持被测液体清洁，不含纤维和颗粒等杂质。

2、传感器在开始使用时，应先将传感器内缓慢的充满液体，然后再开启出口阀门（阀门应安装在流量计后端），严禁传感器处于无液体状态时受到

高速流体的冲击。

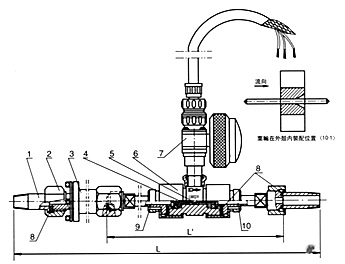

3、传感器的维护周期一般为半年。检修清洗时，请注意勿损伤测量腔内的零件，特别是叶轮。装配时请看好导向件及叶轮的位置关系。

4、传感器不用时，应清洗内部液体，吹干后且在传感器两端加上防护套，防止尘垢进入，然后置于干燥处保存。（此项非常重要）

5、配用的过滤器应定期清洗，不用时应清洗内部的液体，同传感器一样，加防尘套，置于干燥处保存。

6、传感器的传输电缆可架空或埋地敷设（埋地时应套上铁管。）

7、在传感器安装前，先与显示仪表或示波器接好连线，通电源，用口吹或手拨叶轮，使其快速旋转观察有无显示，当有显示时再安装传感器。若无

显示，应检查有关各部分，排除故障。

螺纹连接涡轮流量计安装要求：

1、 涡轮流量计安装采用法兰连接、螺纹连接及夹装式；

2、 安装时液体流动方向应与传感器外壳上指示流向的箭头方向一致，且上游直管段应≥6DS，下游直管段应≥5DS（DS为被测管道实测内径）。

3、传感器应远离外界磁场，如不能避免，应采取必要的措施；

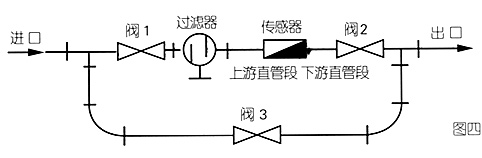

4、为了检修时不至影响液体的正常输送，应在传感器两端的直管段外安装旁通管道（如图四）；

5、传感器露天安装时，请做好放大器插头的防水处理；

6、传感器与显示仪表的接线，应根据放大器的电源来选择接线方式。

布线与接地注意事项：

布线注意事项

1、尽可能采用一根完整的电缆线。

2、 应尽可能远离电噪声源（如大功率变压器、电动机和强电源线），避免与动力电源线平行布线。

3、 建议在粗的电线末端采用非锡焊的夹紧式接线片。

4、为防水和机械损伤，很好将电缆线装入金属导管内，但同一根导管内不得有大功率传输电缆，（一根传输电缆输送的***大功率大于流量计信号电

缆输送的***小功率的10倍时，两者不能安装在同一根导管内）。

5、对存在较强外磁场的区域，应使检出装置的轴线与外界磁场的磁通方向相垂直或用高导磁材料对流量传感器或外界磁源进行屏蔽。

6、防爆型涡轮流量传感器电缆线的连接，必须严格遵守防爆放大器的有关标准。

接地问题

1、 屏蔽线只能一端接地，很好在显示仪表端接地。

2、接地应良好可靠，防爆型接地电阻需小于10Ω。

螺纹连接涡轮流量计基本参数：

螺纹连接涡轮流量计选型表：

订货选型须知：

1、用户在选型时，应根据管道公称压力、介质***高压力、介质温度、介质组分情况、流量范围及信号输出要求合理选择流量计的型号规格。

2、为了使流量计的使用性能***佳，流量计的使用流量范围应在（20%～80%）范围内比较合适。
