概述：

YS-LWQ型智能气体涡轮流量计是吸取了国内外流量仪表先进技术经过优化设计，综合了气体力学、流体力学、电磁学等理论而自行研制开发的集温度、

压力、流量传感器和智能流量积算仪于一体的新一代高精度、高可靠性的气体精密计量仪表，具有出色的低压和高压计量性能，多种信号输出方式以及

对流体扰动的低敏感性，广泛适用于天然气、煤制气、液化气、轻烃气等气体的计量。

工作原理：

YS-LWQ型智能气体涡轮流量计原理是当气体进入流量计时，首先经过独立机芯的前导流体并加速，在流体的作用下，由于涡轮叶片与流体流向成一定角

度，此时涡轮产生转动力矩，在涡轮克服阻力矩和摩擦力矩后开始转动。当诸力矩达到平衡时，转速稳定，涡轮转动速度与流量呈线性关系，通过旋转

的发信盘上的磁体周期性地改变传感器磁阻，从而在传感器两端感应出与流体体积流量成正比的脉冲信号。该信号经前置放大器放大、整形后和压力温

度传感器检测到的压力、温度信号同时输给流量积算仪进行处理，直接显示标准体积流量和标准体积总量。

智能气体涡轮流量计的主要特点：

1、采用新型传感器，始动流量低、压力损失小、抗振与抗脉动流性能好，不易腐蚀、可靠性好、使用寿命长。

2、采用新型微处理器与高性能的集成芯片，运算精度高，整机功能强大，性能优越。

3、采用先进的微功耗高新技术，整机功耗低。既能用内电池长期供电运行，又可由外电源供电运行。

4、按流量频率信号，可将仪表系数分八段自动进行线性修正，可根据用户需要提高仪表的计算精度。

5、采用EEPROM数据存贮技术，具备历史数据的存贮与查询功能，三种历史数据记录方式可供用户选择。

6、流量计表头可180°旋转，安装使用简单方便。

7、高(敏感广告词过滤)度，一般可达±1.5％R、±1.0％R。

8、重复性好，短期重复性可达0.05％~0.2％，正是由于具有良好的重复性，在贸易结算中是优先选用的流量计。

9、可检测被测气体的温度、压力和流量，能进行自动跟踪补偿，并显示标准状态下（Pn=101.325Kpa，Tn=293.15K）的气体流量；可实时查询温度、压

力、时间、日期等数据。

智能气体涡轮流量计主要性能指标：

公称口径：管道式：DN4～DN200；

插入式：DN100～DN2000；

精度等级：管道式：±0.5级，±1.0级；

插入式：±1.5级、±2.5级；

环境温度：-20℃～50℃；

介质温度：测量液体：-20℃～120℃；

测量气体：-20℃～80℃；

大气压力：86KPa～106KPa；

公称压力：1.6 Mpa 、2.5Mpa 、6.4Mpa 、25Mpa；

防爆等级：ExdIIBT4 ；

连接方式：螺纹连接、法兰夹装、法兰连接、插入式等；

直管段要求：气体：上游直管段应≥10DN，下游直管段应≥5DN ；

液体：上游直管段应≥20DN，下游直管段应≥5DN；

插入式：上游直管段应≥20DS，下游直管段应≥7DS（DS为管道实测内径） ；

显示方式：（1）远传显示： 脉冲输出、电流输出（配显示仪表）；

（2）现场显示：8位LCD显示累积流量，单位（m3） ；

4位LCD显示瞬时流量，单位（m3/h）、电池电量、频率、流速 ；

（3）温度压力补偿型：

A、显示标准瞬时流量及标准累计流量；

B、显示当前压力、温度、电池电压；

输出功能：

（1）脉冲输出，p-p值由供电电源确定；

（2）4～20mA两线制电流输出；

（3）单位体积脉冲输出及传感器原始脉冲输出；

（4）带有RS485通迅接口；

供电电源：

（1）DC5～24V；

（2）标准型3V锂电池安装于仪表内部可连续使用八年以上；

（3）温压补偿型3V锂电池安装于仪表内部可连续使用四年以上；

传输距离：传感器至显示仪距离可达500m ；

仪表分类：

按仪表功能分类LWQ系列气体涡轮流量计可分为3大类，即：

1、气体涡轮流量传感器/变送器；

2、智能一体化气体涡轮流量计；

3、智能温压补偿一体化气体涡轮流量计。

智能气体涡轮流量计基本参数：

仪表口径及连接方式

25、40、50、80、100、150、200、250采用法兰连接

25、40可采用螺纹连接

精度等级

±1.5%R、±1%R

量程比

1:10；1:20；1:30

显示方式

宽屏显示器同时显示瞬时流量、日累积流量、总累积流量、温度、压力、时间、日期、电池电量

仪表材质

表体：304不锈钢；叶轮：防腐ABS或优质铝合金；显示器：铸铝

温度、压力传感器

内置

被测介质温度（℃）

-30℃～+80℃

环境条件

介质温度：-30℃～+80℃，相对湿度5％～90％，大气压力86～106Kpa

通讯信号

三线制工况脉冲、三线制标况脉冲、三线制4-20mA、RS485协议、IC卡信号

供电电源

内置锂电池、外供24VDC双供电

传输距离

≤1000m

信号线接口

内螺纹M20×1.5

防爆等级

ExdIIBT6

防护等级

IP65

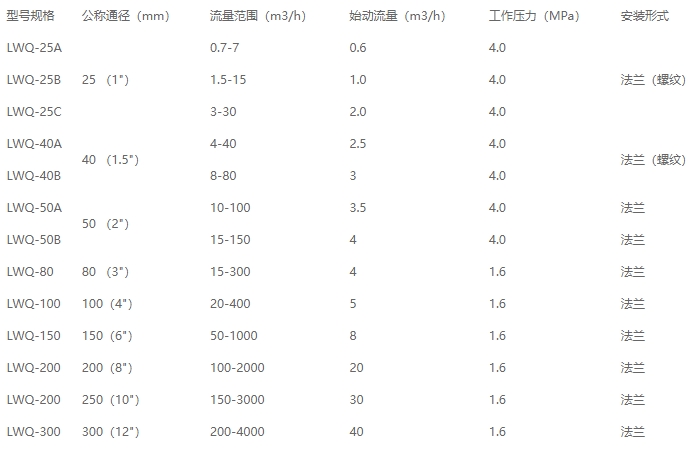

 测量范围及工作压力：

智能气体涡轮流量计型号表示：

订货选型须知：

1、用户在选型时，应根据管道公称压力、介质***高压力、介质温度、介质组分情况、流量范围及信号输出要求合理选择流量计的型号规格。

2、为了使流量计的使用性能***佳，流量计的使用流量范围应在（20%～80%）范围内比较合适。
