产品概述：

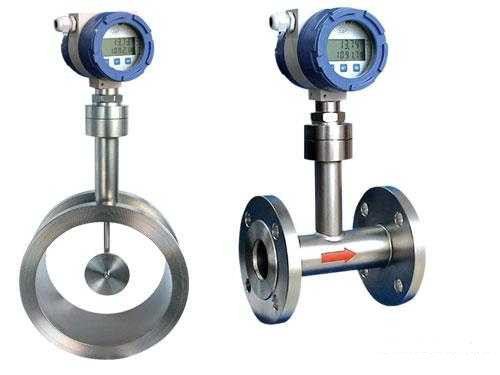

YS-BSL型动差靶式流量计，集流量、温度、压力检测功能于一体，采用先进的单片机技术和电容式压力传感器，产品无可动部件，抗振动、抗
杂质、抗干扰能力强；具有操作简单，安装容易，免维护，故障自检，运行费用低等一系列特点。广泛应用于半水煤气、焦炉煤气、重油、渣
油计量、沥青、液体石蜡、甲苯、硫酸、天然气、甲烷氯化物、烟道气、氯气、污水、纯净水等以及其它特殊介质的计量，解决了多年来业内
疑难流量计量。
工作原理：
当介质在测量管中流动时，因其自身的动能与靶板产生压差，而产生对靶板的作用力，使靶板产生微量的位移，其作用力的大小与介质流速的
平方成正比，靶板所受的作用力经靶杆传递，使传感器的弹性体产生微量变化，从而打破贴片电容组成的电桥平衡。产生与流量在靶板上作用
力对应的电压信号：由流体流量特征的影响，流量与电桥产生的电压的平方成正比。
产品特点：
YS-BSL型动差靶式流量计是在传统靶式流量计测量原理的基础上，充分利用其***(敏感广告词过滤)的特点，结合新型传感器技术和现代数字技术
等研制、开发而成的全新型动差靶式流量计。他既具有传统靶式、孔板、涡街等流量计无可动部件的特点。同时又具有与容积式流量计想媲美的
测量精度，加之其特有的抗干扰、抗杂质性能，轻便又可靠等优点。
1、适用于各种管径：15-2000mm至更大。
2、适用于高低温介质：-196℃-+450℃。能准确测量各种常温、高温、低温工况下的液体、气体、蒸气，粘稠介质及各种流体介质的流量。
3、灵敏度极高，能测量超小流量，其可测量低流速为0.08m/s。
4、适用于高压力工况：0-42Mpa。
5、无可动部件，准确度高。
6、重复性好，一般为0.1-0.08%，测量快速。
7、计量准确，精度高，总量测量可达0.2%。
8、抗振抗电磁干扰好，即可干式标定，又可砝码挂重法。
9、本体材质：碳钢，304,316,316L。
10、供电方式：3.6V锂电池；24VDC电源；双电源：3.6V锂电池+24VDC电源。
动差靶式流量计主要技术参数：
被测介质 | 液体；气体；蒸汽 |
公称直径 | 法兰式 15～520mm | 夹装式 15～500mm | 插入式 65～3200mm |
公称压力 | 0．5～48MPa | 0.6～42MPa | 0.6～42MPa |
介质温度 | -200℃～+500℃或更高温度 |
(敏感广告词过滤)度 | ±0.2% | ±0.5% | ±1.0% | ±1.5% |
范围度 | 1：3（液体）
1：10（蒸汽） | 1：5（液体、气体） | 1：10（液体、气体） | 1：10（蒸汽） |
补偿形式 | 温度补偿；压力补偿 |
重复性 | 0.05%～0.08% |
供电电源 | 机内自备锂电池（3.6V）；外供电源 24VDC |
输出形式 | 现场显示；4～20mA 二线制；脉冲 0～5V；RS465/RS132；GPRS 无线远传 |
测量管材料 | 碳钢；不锈钢；亦可按用户要求协商提供 |
防爆等级 | 本安型（ExiaIICT4）； 隔爆型（ExdIICT4） |
防护等级 | IP65；IP67 |
法兰规格 | 流量计连接法兰规格执行 GB/T 系列标准，也可以根据用户要求特殊加工。 |
动差靶式流量计选型表及型号说明：
1、选型表
型号 | 口径 | 动差靶式流量计 |
YS-BSL | 10~5000 |
|
| 代号 | 仪表类型 |
|
A* | 锥管螺纹式 |
A | 管道法兰式 |
B | 夹装式 |
C | 插入式 |
D | 在线可拆装式 |
E | 其它 |
| 代号 | 介质类型 |
|
Y | 液体 |
Q | 气体 |
Z | 蒸汽 |
| 代号 | 介质温度 |
D | 低温（-30℃～-200℃） |
C | 常温（-20℃～+80℃） |
Z | 中温（+80℃～+200℃） |
G | 高温（+200℃～+500℃） |
公称压力 | A：0.6MPa B：1.0MPa C：1.6MPaD：2.5MPa E：4.0MPa F：5.0MPaG：10.0MPa H：15.0MPa I：20.0MPaJ：25.0MPa K：42.0MPa L：2.0MPaM：6.3MPa N：11.0MPa O：16.0MPaP：26.0MPa |
补偿形式 | P：压力补偿 | T：温度补偿 |
输出形式 | N | 无输出（内置锂电池表头显示） |
S | 脉冲输出 |
R | 通讯输出 |
I | 4～20mA电流输出（二线制） |
K | 报警开关量输出 |
G | GPRS无线远传 |
防爆结构 | X | 本安型 |
Y | 隔爆型 |
壳体材料 | T | 碳钢 |
N | 不锈钢 |
Q | 特殊材料 |
传感器材质 | 1 | 哈氏合金 |
|
|
|
| 2 | 钛 |
3 | 304不锈钢 |
4 | 特殊材料 |
2、选型示例：
YS-BSL-100AQCDPIXN含意为：动差靶式流量计为管道法兰式，测量介质是气体，公称口径100mm，介质温度为常温，公称压力为2.5MPa
（法兰规格）带压力补偿，4～20mA电流输出，防爆标志为本安型,测量管材料是不锈钢。
3、选型说明：
a、流量计法兰规格执行GB/T系列标准中规定的相关技术参数，技术条件和类型。亦可按照客户要求加工；
b、在流量计选型中，用户应按照型号说明的格式，写明所需流量计的各项要求；
c、用户如需采用本型号说明以外的口径、公称压力及输出形式请加以说明； d、在选择高温型流量计时，除按照型号说明格式填写外，应
特别注明被测介质的***高工况温度；
e、对带温压补偿的流量计，除按照型号说明格式填写外，应特别说明需补偿的工况温度及工况压力范围；
