物位、液位仪表

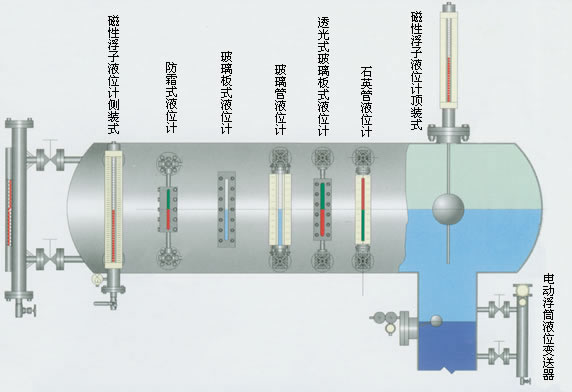

        UHZ侧装式磁翻柱液位计，是本厂引进、吸收国外同类产品、并加以吸收、消化、提高、按原化学工业部颁布的磁性液位计标准

HG/T21584-95三制生产的产品。可用于干塔、罐、槽、球形容器和锅炉等设备的介质液位检测。该系列磁性液位计可以做到高密封、

防泄漏适应于高压、高温、腐蚀性介质的液位测量，使用可靠，安全性好，它弥补了玻璃板（管）液位计指示不清晰，易破碎的不足，

不受高、低温度剧弯的影响，不需多组液位计的组合。全过程测量无盲区，显示醒目，读数直观，测量范围大，特别是现场指示部分，

由于不与液体介质直接接触，所以对高温、高压高沾度、有毒、有害、强腐蚀性介质，更显其优越性。因此，它比传统的玻璃管，板

式液位计具有更高的可靠性、安全性、先时性、实用性。

        侧装式磁翻液位计的***显著特点是液体介质与指示器完全隔离，所以在任何情况下都非常安全、可靠、耐用、而且各种型号的液

位计配上液位报警、控制开关，可实现液位或界位的上、下限越位报警、控制或联锁，配上静压式液位变送器或干簧-电阻式液位变送

器，可将液位、界位信号转换成二线制4-20mADC标准信号，实现远距离指示、检测、记录与控制。该系列侧装式磁翻柱液位计可广泛

适用于电力、石油、化工、冶金、环保、船舶，建筑、食品等各行业生产过程中的液位测量与控制。

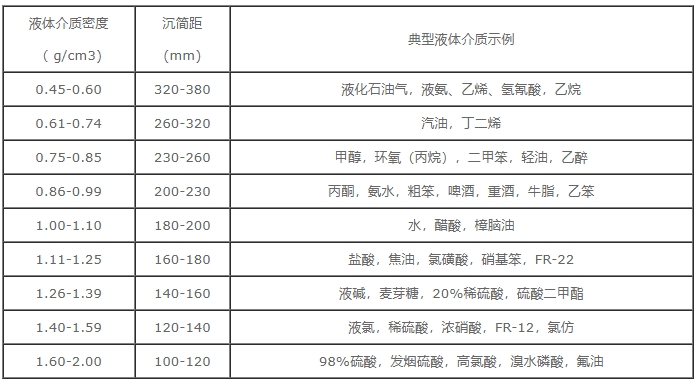

液体介质密度与沉筒距对照表

                                                             （PN1 .6-40.MPa)

主要技术参数

1 、测量范围：0-15000mm

2、准确度：±10 mm ±16 mm

3、翻柱直径：10mm 16mm

4、公称压力：PN1.6-10.0MPa

5 、公称通径：DN20mm

6、介质密度： ≥0.45g/cm3

7、介质密度差：≥0.15g/cm3(测量界阶）

8、介质温度：-20～+250℃（特殊要求可达450℃）

9、介质粘度：≤150CP=200cst，对于粘度大的介质或温度低时易结晶的介质，可根据用户要求选带蒸汽夹套式液位计

10、环境振动：频率≤25HZ 振幅≤0.05 mm

11、跟随速度：≤0.08 m/s

12、连接法兰：采用化工部1997年***新颁布的HG20592-20635-97标准若采用其他标准（如GB、ANSI、DIN等标准），请用户在订货

时注明。

13、SXG系列数字显示调节报警仪、光柱显示调节报警信详见说明书。

运传（变送）装置技术参数

1、远传装置量程：0-15000mm:在同一个设备上，因量程过大而同时使用多台同一型号的浮子液位计时，远传部分可以串联使用多台

同一型号的浮子液位计时，远传部分可以串联使用，但用戾在订货时须注明。

2、精度：±10mm

3、回差：±10mm

4 、输出信号：4-20m A.DC

5、远传***大距离：3Km,敷设电缆电容、电感***大值不超过0.04UF、2mH

6 、电源电压：24V .DC 、220V. AC50Hz(浮子液位计配带24V直流稳压电源）

7、环境温度：-40～+60℃

8、环境振动：频率≤25Hz振幅≤0.05mm

9、负载阻抗：250Ω

10、防爆软管接口：M20*1.5内螺纹

11、功耗：＜1.0W

12、防爆型式及防爆标志：经化工部电气仪表防爆质量监检验中心检验合格。防爆标志： dllbT4.

防爆证号：CE991008。

报警器技术参数

1、供电电源电压：220V、AC，50Hz

2、输出信号：二常开，二常闭开关信号

3、开关触点容量：220V，2A

4、工作寿命：＞10的5次方次

5、报警精度：±5mm

6、环境温度：-40～+60℃

7、环境振动：频率≤25Hz振幅≤0.5 mm

8、防爆型式及防爆标志：经化工部电气仪表防爆质量监督检验中心检验合格。防爆标志dllBT4.防爆证号：CE991009

9、报警开关防爆软管接口：M20*1 .5 内螺纹。
