物位、液位仪表

用途

  本液位计适用于化工、石油等工业设备容器上做液位显示。

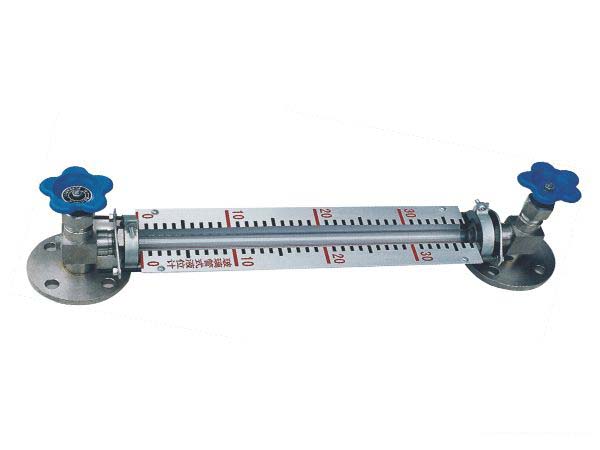

产品结构

仪表的上下阀装有法兰接头，与容器连接构成连通器，由玻璃管内直接指示容器内的液位。

    结构形式为“普通型”-D“保温型”-W两种，保温型装有加热或冷却装置。该装置加热时可用蒸汽，蒸汽压力不大于0.6MPa，冷却时可用循环水，这样可以调节介质的流动性能，保温套接管尺寸为G1/4内螺纹。

    在上下阀内装有钢球，当玻璃因意外事故破坏时，钢球在容器内压力的作用下自动密封，防止容器内的介质继续外流。

    在仪表上端针型阀上装有限塞螺钉，可供放气之用，下端针型阀上也装有限塞螺钉，可供放空、取样、排污、清洗

主要技术数据

1、工作压力: ≤1.0MPa

2、工作温度: ≤200℃

3、针型阀的自动关闭压力: ≥0.2MPa

4、玻璃管的耐热急变温差为:180℃

5、仪表的规格按安装中心距L制定的：

L：500、600、800、1000、1100、1200、1400、1700、2000mm

（注：我司承接特殊规格的定货）
