概述

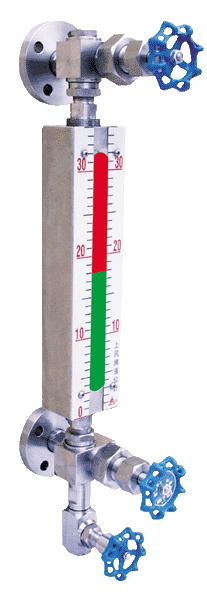

       YS-UGS系列双色石英管液位计系就地式液位测量仪表主要用来直接指示各工业生产过程 中各种 罐、 塔、箱地下贮藏罐

等敞口，带压容器内介质液位高度。具有醒目的液绿气红双色显示和优异的耐酸性能，成功地克服了现有板式或管式液位计

的满液或无液时无法判断的缺点。与普通的玻璃管液位计的主要区别在于使用了耐高温、高压的石英玻璃管及更合理的结构，

因此，能胜任的各类高温、高压、超低温、 超低压且具酸性的场合。 特别适合用于两种混合不易分辨的介质如油水与水、液

化气溶水等介质。

主要技术指标

1、测量范围：300、500、800、1100、1400、1700、2000mm；

注:在2000mm范围内，也可由用户自行标定

2、工作压力：2.5、4.0、6.4MPa

3、工作温度：-50～520℃

4、介质温度 ：0～250℃

5、测量范围L与可视长度H之间的关系：

6、连接法兰：UGS-IA，IIA型号为JB82-59、DN20 、UGS-IIIA型号为JB82-59，DN150。

7、伴热夹套接头：ZG1/2

8、伴热蒸汽压力：≤0.6MPa

9、主要材质：Q235-A碳钢；1Cr18Ni9Ti不锈钢
